SB-YDS120高級運動控制實訓平臺
一、系統概述
高級運動控制實訓平臺, 運動控制綜合實訓設備,高級運動控制實訓平臺,高端運動控制實訓系統,運動控制技術是自動化技術與電氣拖動技術的融合，它綜合了微電子技術、計算機技術、檢測技術、自動化技術以及伺服控制技術等學科的新成果，現已廣泛應用于國民經濟的各個行業，并起著重要作用。運動控制綜合能力實訓系統是典型的運動控制技術應用的實例。其源自對工業領域典型生產加工過程的抽象提取，可提供圓盤同步、直線同步和圓盤式飛剪及物料卷繞等被控對象組成，以滿足不同類別不同難度的教學及實訓需求。
二、系統組成

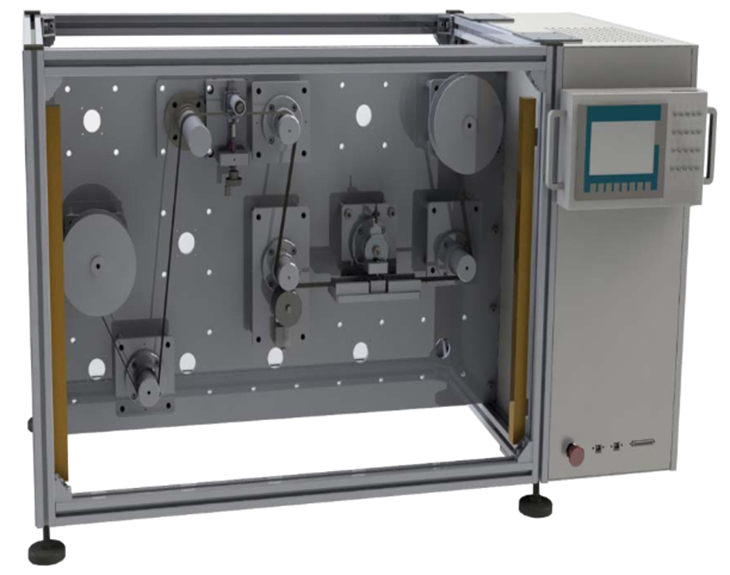

本運動控制綜合能力實訓系統主要由主機架、控制系統電控箱、人機交互面板以及受控對象組等幾部分組成。接下來，將對各組成部分進行詳細介紹。
1、主機架
主機架部分尺寸為：長 1220mm x 寬 820mm x 高 820mm，重量約為 80KG。
2、電控箱
本系統電控箱內部主要安裝有西門子 SIMATIC S7-T 工藝控制系統、西門子 SINAMICS S120 高性能驅動系統以及低壓控制與配電產品。其中 SIMATIC S7-T 工藝控制系統與 SINAMICS S120 高性能驅動系統的主要組成部分可參考下面表格中的內容：
序號 | 產品名稱 | 產品訂貨號 | 數量 |
1 | PLC | 6ES7 511-1TK01-0AB0 | 1 |
2 | PLC模塊 | 6ES7523-1BL00-0AA0 | 1 |
3 | PLC模塊 | 6ES7534-7QE00-0AB0 | 1 |
4 | PLC模塊 | 6ES7954-8LC03-0AA0 | 1 |
5 | PLC模塊 | 6ES7590-1AE80-0AA0 | 1 |
表 1-1 SIMATIC S7-T 工藝控制系統主要組成部分
序號 | 產品名稱 | 產品訂貨號 | 數量 |
1 | 控制單元 CU320-2 PN | 6SL3040-1MA01-0AA0 | 1 |
2 | 整流單元 SLM | 6SL3130-6AE21-0AB1 | 1 |
3 | 雙軸電機模塊 DMM | 6SL3120-2TE13-0AD0 | 1 |
4 | 單軸電機模塊 SMM | 6SL3120-1TE13-0AD0 | 1 |
5 | 伺服電機 SERVO | 1FK7042-2AF71-1RG1 | 3 |
表 1-2 SINAMICS S120 高性能驅動系統主要組成部分
序號 | 部件名稱/參數名稱 | 部件規格/參數 | 數量 |
1 | 帶刻度圓盤（小） | 直徑 = 118mm | 1 |
2 | 帶刻度圓盤（大） | 直徑 = 180mm | 1 |
3 | 伺服電機 | 額定轉速 = 6000RPM | 2 |
4 | 減速箱 | 減速比 = 50:1 | 2 |
表 1-3 圓盤同步對象主要組成部分及規格參數
序號 | 產品名稱 | 產品訂貨號 | 數量 |
1 | 同步帶輪（?。?/span> | 直徑 = 42mm | 1 |
2 | 同步帶輪（大） | 直徑 = 61mm | 1 |
3 | 同步皮帶（短） | 周長 = 590mm | 1 |
4 | 同步皮帶（長） | 周長 = 632mm | 1 |
5 | 同步帶輪圓心距（小） | 圓心距 = 440mm | 1 |
6 | 同步帶輪圓心距（大） | 圓心距 = 880mm | 1 |
7 | 反射式光電傳感器 | 工作電壓 = 24VDC | 1 |
8 | 伺服電機 | 額定轉速 = 6000RPM | 1 |
9 | 減速箱 | 減速比 = 50:1 | 1 |
表 1-4 直線同步對象主要組成部分及規格參數
序號 | 部件名稱/參數名稱 | 部件規格/參數 | 數量 |
1 | 收卷輥 | 最大直徑 = 140mm,最小直徑 = 76mm | 1 |
2 | 放卷輥 | 最大直徑 = 140mm,最小直徑 = 76mm | 1 |
3 | 圓盤式飛剪 | 剪切周長 = 45mm | 1 |
4 | 張力傳感器 | 測量范圍：0N - 150N,輸出電壓：0VDC - 10VDC | 1 |
5 | 增量型旋轉編碼器 | 分辨率 = 1024PPR | 1 |
6 | 旋轉編碼器輥 | 直徑 = 50mm | 1 |
7 | 對射式光電傳感器 | 工作電壓 = 24VDC | 1 |
8 | 伺服電機 | 額定轉速 = 6000RPM | 3 |
9 | 減速箱 | 減速比 = 50:1 | 3 |
表 1-5 圓盤式飛剪及物料卷繞對象主要組成部分及規格參數
其中，張力傳感器輸入信號連接至電控箱內模擬信號模塊的第 1 路模擬輸入通道。旋轉編碼器輸入信號連接至電控箱內 IM 174 接口模塊的第 4 路編碼器輸入接口。
三、實訓項目
1.PROFINET 連接設備
2.DRIVE-CLiQ 連接
3.SINAMICS S120 高性能驅動系統調試
4.通過控制面板啟動電機
5.通過 PROFINET 網絡連接 SINAMICS S120 驅動系統
6.對 SINAMICS S120 驅動系統進行恢復出廠設置
7.對 SINAMICS S120 驅動系統進行自動配置
8.通過外部開關啟動電機
9.SIMATIC S7-T 工藝控制系統調試
10.進行控制系統硬件配置
11.對 SINAMICS S120 驅動系統進行硬件配置
12.對張力傳感器測量值值進行讀取
13.使用變量監控表讀取張力傳感器測量值
14.對編碼器測量值進行讀取
15.通過程序讀取編碼器測量值
