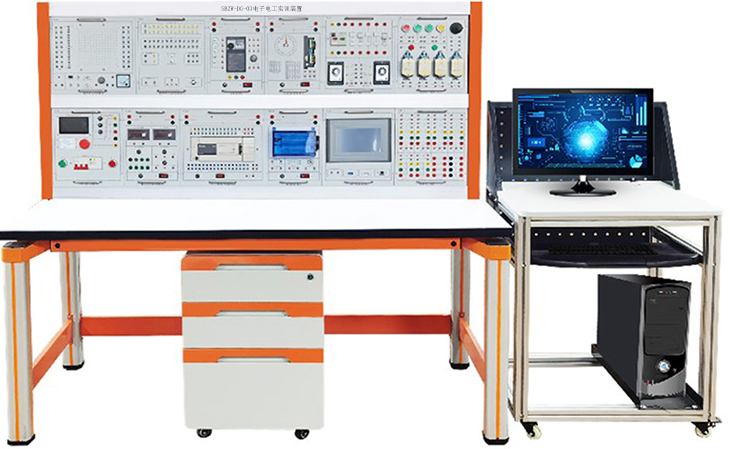

SBZW-DG-03電子電工實訓裝置
電子電工實訓裝置是職業教育和工業培訓領域中，用于開展電工技術、電子電路、電氣控制等實操教學與技能訓練的專用設備，集成了電源系統、測量儀表、實驗?zāi)K、接線單元等核心組件，能模擬工業現場的電路連接、故障排查、系統調試等實操，是培養電工、電子技術人員職業能力的關鍵教學載體。模塊化結構：各實驗單元采用模塊化拼接方式，可根據實訓課程需求（如電工基礎、PLC控制、變頻調速）靈活組合，適配不同層次的教學內容。
（圖片僅供參考、以實際配置為準）
一、功能要求和技術特點
1.電子電工定制實訓裝置覆蓋低壓電器安裝調試、PLC 編程與 I/O 配置、變頻器參數整定及調速控制、步進電機定位控制等核心技能模塊，適配自動化、電氣工程、機電一體化等專業的實訓教學、技能強化及設備維修實訓需求。
2.支持導線快速插拔實訓與工業規范接線實訓自由切換，通過多功能端子排與專用快速連接模塊實現兩種模式無縫轉換，適配短課時基礎技能訓練、長課時工程化實訓等不同場景。
3.分級安全保護系統，強電（AC380V/220V）與弱電（DC24V）采用分置獨立電源模塊設計，搭配不同規格接口防誤插結構，同時集成漏電保護、短路保護功能，有效防止接錯電源損壞 PLC、觸摸屏、變頻器等核心器件，保障實訓安全。
4.可滿足的實訓項目
4.1.基礎電子電工認知與操作實訓
常用電工工具與電子儀器使用實訓
低壓電氣元器件識別與檢測實訓
安全用電知識與觸電急救實訓
單相配電電路組裝與調試實訓
室內低壓配電線路安裝實訓
直流電路歐姆定律驗證與參數測量實訓
正弦交流電路參數測量與分析實訓
4.2.基礎電氣安裝與安全實訓
低壓電氣元件選型與安裝接線實訓
強-弱電分置電源安全保護接線實訓
工業規范布線與端子排應用實訓
熔斷器選型與短路保護驗證實訓
控制元件（按鈕/行程開關）安裝接線實訓
4.3.電力拖動與繼電控制實訓
三相異步電動機單向連續運轉控制實訓
電動機雙重聯鎖正反轉控制電路裝調
電動機 Y-△降壓啟動控制電路實訓
電動機行程限位往返控制電路實訓
電氣控制電路故障診斷與排除實訓
4.4.PLC 與自動化控制實訓
PLC 主機 I/O 點測試與接線實訓
PLC 控制電機啟停/正反轉程序設計
PLC 與觸摸屏通信組態及界面設計實訓
PLC 控制步進電機定位參數整定實訓
PLC 與以太網交換機組網通信實訓
4.5.變頻器與綜合控制實訓
變頻器參數設置與電機無級調速實訓
變頻器外部端子控制多段速運行實訓
PLC 與變頻器聯動控制電機調速實訓
PLC + 觸摸屏 + 變頻器綜合系統聯調實訓
二、核心技術參數及數量需求
1.斷路器
1.1. 6A斷路器（數量：1個）額定電流：6A
漏電動作電流：30mA
分斷能力：6kA
1.2. 10A斷路器（數量：1個）
額定電流：10A
漏電動作電流：30mA
分斷能力：6kA
1.3. 單相6A斷路器（數量：1個）
單相：6A
斷路器：1P
額定電壓： ≤1000V
2.保險座（數量：5個）
額定電流：32A
額定電壓：AC 500V 或 690V
尺寸：熔斷體尺寸 10×38mm（直徑×長度）
極數配置：支持 1P、2P、3P、1P+N、3P+N
3.熔芯
3.1. 5A熔芯（數量：3個）
額定電流：5A（誤差≤±5%）
額定電壓：AC 250V/400V
外形尺寸：10×38mm
3.2. 3A熔芯（數量：2個）
額定電流：3A（誤差≤±5%）
額定電壓：AC 250V/400V
外形尺寸：5×20mm/10×38mm
4.交流接觸器（數量：3個）
控制電壓：AC220V/230V（50/60Hz）
主觸點：3極（3NO）
電流：2-18A
主觸點額定電壓：AC380V
5.輔助觸頭（數量：3個）
工作電壓：AC380V（交流50Hz）
控制容量：AC-15類別下380V/400V 1.5A，DC-13類別下 220V 0.3A
6.熱繼電器（數量：1個）
電流范圍：0.63-1A
殼架電流：25A
觸點電流額：220V
7.熱繼電器座（數量：1個）
額定電流：25A
整定電流范圍：0.1-1A
8.中間繼電器（數量：3個）
線圈電壓：DC 24V（直流24伏）
觸點配置：2組轉換觸點 2常開 2常閉
額定電流：5A（阻性負載，AC 250V/DC 24V條件下）
9.中間繼電器座（數量：3個）
底座：14腳繼電器
觸點配置： 四開四閉（4常開+4常閉）
額定電流：5A（阻性負載）
10.按鈕盒
10.1. 2孔按鈕盒（數量：1個）
開孔：2個
孔徑：22mm ( ±0.2mm）
孔間距：相鄰孔中心距≥30mm
額定電壓/電流：AC 400V/10A
絕緣電阻： ≥100MΩ（500V DC）
10.2. 3孔按鈕盒（數量：1個）
開孔：3個
孔徑：22mm ( ±0.2mm），孔間距： ≥30mm
額定電壓/電流：AC400V/10A，
絕緣電阻： ≥100MΩ（500V DC）
11.空氣開關（數量：1個）
極數：3極（3P）
額定電壓：AC 380V，
額定電流：16A
12. 自復位按鈕
12.1. 自復位按鈕(綠色)（數量：1個）
安裝規格：安裝孔徑 22mm（誤差≤±0.2mm）， 自復位
顏色：綠色（啟動/運行）
12.2. 自復位按鈕(紅色)（數量：1個）
安裝規格：安裝孔徑 22mm（誤差≤±0.2mm）， 自復位
顏色：紅色（停止/急停）
13.急停按鈕（數量：1個）
安裝規格：安裝孔徑22mm（誤差≤±0.2mm）， 自鎖式（按壓鎖定，旋轉復位），顏色與標識：紅色蘑菇頭，標注"急停 "或"STOP "安全標識
14.轉換開關（數量：1個）
檔位類型：兩檔轉換
安裝尺寸：面板安裝孔徑 22mm。
15.指示燈
15.1.綠色220V指示燈（數量：1個）
發光顏色：綠色
安裝尺寸：22mm
額定電壓：AC 220V
15.2.紅色220V指示燈（數量：1個）
發光顏色：紅色
安裝尺寸：22mm
額定電壓：AC 220V
15.3.綠色24V指示燈（數量：1個）
發光顏色：綠色
安裝尺寸：22mm
額定電壓：DC 24V
15.4.紅色24V指示燈（數量：1個）
發光顏色：紅色
安裝尺寸：22mm
額定電壓：DC 24V
16.行程開關（數量：2個）
額定電壓：交流50Hz、380V 或直流220V
額定電流：5A
結構類型：直動式自動復位
觸點配置：常開型
17.開關電源（數量：1個）
輸入電壓：90～264VAC
輸出電壓：24VDC
輸出電壓范圍：21.6～26VDC
效率：88.5%
工作溫度：-30～+70℃
18.端子（數量：30個）
彈簧式接線端子，最大接線范圍0.08-4mm?額定電壓：800V額定電流：24A
19.PLC（數量：1個）
19.1.18KB程序存儲器/16KB數據存儲器/最大12KB保持性存儲器
19.2.主機為晶體管輸出， 內置數字量I/O不少于18點輸入/12點輸出，位存儲器（M）：256個，高速計數器不低于6個：不低于5個200KHz+1個30KHz
正交相位：3個100KHz+1個20KHz，布爾運算：0.15 μs/指令，擴展模擬量：2入1出，模擬量輸入： 電壓或電流（差動）：可2個選為一組，范圍±10V， ±5V， ±2.5V，或0～20mA，模擬量輸出： 電壓或電流，范圍±10V或0～20mA，支持以太網通訊；配套PLC編程線纜、正版編程軟件
19.3.以太網交換機：與PLC主機匹配，采用導軌式10/100MBIT/S自適應工業以太網交換機， 自帶5個雙絞線端口，RJ45接口，供電電源DC24V
19.4.PLC支持通用Micro SD 卡下載程序、更新PLC固件和恢復出廠設置
19.5.PLC信號全部通過多功能端子排引出到面板，避免長期訓練，損壞PLC主機自身的端子。同時能實現快速插拔實訓和工業接線工藝訓練
19.6.電源輸入模塊：強電、弱電采用不同型號連接柱分開插拔，免于插錯電源，引起PLC的損壞。配合電源控制屏的電源輸出，可實現自由通斷
20.觸摸屏（數量：1個）
20.1.與PLC主機匹配，7英寸寬屏，16M顏色，背光半亮度壽命（MTBF)最大20,000小時， 模擬電阻式觸摸屏，CPU:ARM雙核1.2GHz
20.2.通信接口：RS422/485：最大通信速率187.5Kb/s；RS232：最大通信速率115.2Kb/s，1×RJ45，
10/100Mb/s，支持自動跨接，1 ×Micro SD卡插口，最高25Mb/s，通過認證：CE，UKCA，RoHS通過以上三種認證。
21.變頻器（數量：1個）
電源容量：4.0KVA
輸入電流：5.8A
輸出電流：5.1A
適配電機功率：0.4KW-2.2KW
最高頻率：矢量控制：0～500Hz V/F控制：0～500Hz
載波頻率：0.5kHz～16kHz，可根據負載特性， 自動調整載波頻率
輸入頻率分辨率：數字設定：0.01Hz模擬設定：最高頻率×0.025%
控制方式：開環矢量控制，V/F控制
啟動轉矩：開環矢量：0.5Hz/150%（SVC）V/F：1Hz/100%
穩速精度： ±0.5%（開環矢量）1%（V/F）
過載能力：120% 1h，150% 1min，180% 2s
V/F曲線：三種方式：直線型；多點型；N次方型V/F曲線（1.2次方、1.4次方、1.6次方、1.8次方、2次方）
22.三相異步電機（數量：1個）
額定功率：0.75kW
額定電壓：380V
額定電流：1.5A額定頻率 50Hz
23.以上元器件固定安裝，配備相應導軌線槽及電纜端子輔材，完成出廠裝配。
