SBDLX-03變配電室值班電工技能培訓考核系統
一、概 述
變配電室值班電工技能培訓考核系統、隨著我國大中型企業逐年增多，電力工業迅速發展，電工需求量不斷增加，變配電室值班電工緊缺；"變配電室值班電工技能培訓考核系統"就是為配合變配電室值班電工考級，依據勞動和社會保障部《變配電室值班電工職業標準》，參考勞動和社會保障部、電力行業職業技能鑒定指導中心、機械工業職業技能鑒定指導中心、能源部電力司編寫的相關職業技能鑒定指導書、培訓大綱、培訓教材、題庫而研制的。本系統以35KV變電站為一次系統模型，采用部分典型、常用一次真實元件與系統模擬控制屏相結合的形式，實訓項目涉及變配電室的高低壓電器與成套設備、監盤與抄表、電力繼電器及繼電保護、倒閘操作、典型低壓電氣線路等內容，可以作為職業學校、技工學校的供配電專業及相關專業學生實訓設備和變配電室值班電工培訓考核鑒定平臺。
二、特 點
1.一次系統采用典型、現場常用的真實元件，全力創造專業崗位的真實環境；
2.一次系統接線典型、豐富，可以模擬實現各種要求下的倒閘操作；
3.實訓項目齊全，能較好地滿足培訓考核鑒定要求。
三、技術性能
1.輸入電源: 三相五線～380V±10% 50HZ
2.容量:＜5kVA
3.工作環境:溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海撥＜4000m
四、變配電室值班電工技能培訓考核設備實訓項目
（1）高、低壓開關與成套設備的認知與操作
1.10kV高壓隔離開關的認知與操作
2.10kV高壓真空斷路器的認知與操作
3.10kV高壓開關柜的認知與操作
4.HD13型低壓刀開關的認知與操作
5.DW15型低壓萬能斷路器的認知與操作
6.低壓塑殼斷路器的認知與操作
7.0.4kV低壓開關柜的認知與操作
（2）高、低壓電流、電壓互感器的認知與接線
8.高、低壓電流互感器的認知與接線
9.高、低壓電壓互感器的認知與接線
（3）電力繼電器結構認識與特性測試
10.電流繼電器的特性
11.電壓繼電器的特性
12.中間繼電器的特性
13.時間繼電器的特性
14.閃光繼電器的特性
15.反時限繼電器的特性
（4）供配電系統繼電保護
16.供電線路帶時限過電流保護電路的接線與調試
17.供電線路低電壓?jiǎn)?dòng)過電流保護電路的接線與調試
18.供電線路電流速斷保護電路的接線與調試
19.供電線路電流反時限過電流保護電路的接線與調試
20.配電變壓器過電流保護電路的接線與調試
21.配電變壓器的電流速斷保護電路的接線與調試
22.配電變壓器的過負荷保護電路的接線與調試
23.變壓器的模擬超溫保護
（5）供配電系統的二次回路與自動裝置
24.斷路器的控制和信號回路
25.6～35KV系統的絕緣監視裝置電路
26.供配電系統一次重合閘
27.線路過電流保護與自動重合閘綜合
28.功率因數補償
35kV變電站監盤與抄表
29.三相多功能智能儀表的使用和參數設置
30.智能溫濕度控制器的使用和參數設置
31.系統運行狀態監視
32.35kV雙路進線電量監測
33.35kV變電站主變電量監測
35kV變電站倒閘操作
34.系統運行方式切換倒閘操作
35.線路停電倒閘操作
36.線路送電倒閘操作
37.兩路進線供電轉一路供電倒閘操作
38.一路進線供電轉兩路供電倒閘操作
39.雙母運行狀態切換倒閘操作
40.分段單母運行狀態切換倒閘操作
41.母線從運行狀態轉檢修倒閘操作
42.母線從檢修狀態轉運行倒閘操作
43.變壓器從運行狀態轉檢修倒閘操作
44.變壓器從檢修狀轉運行倒閘操作
45.變壓器從運行狀態轉冷備用倒閘操作
46.變壓器從運行狀態轉熱備用倒閘操作
47.變壓器從冷備用狀態轉運行倒閘操作
48.變壓器從熱備用狀態轉運行倒閘操作
49.出線開關從運行狀態轉檢修倒閘操作
50.出線從檢修狀態轉冷備用倒閘操作
51.出線從冷備用轉熱備用倒閘操作
52.出線從熱備用轉運行倒閘操作
53.出線從檢修轉運行倒閘操作
54.典型低壓電氣線路的接線與調試

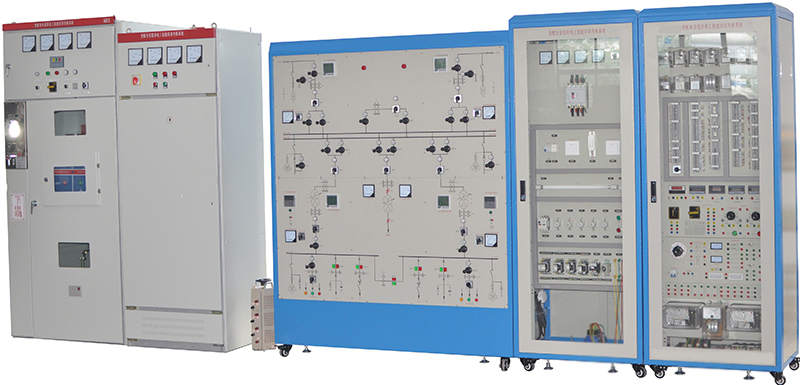

五、變配電室值班電工技能培訓考核設備配置清單
序號 | 名稱 | 規格型號 | 單位 | 數量 |
1 | 高壓開關柜 | 800×1500×2300mm | 臺 | 1 |
2 | 低壓開關柜 | 600×800×2200mm | 臺 | 1 |
3 | 模擬倒閘屏 | 1660×700×2200mm | 臺 | 1 |
4 | 低壓控制柜 | 800×600×2200mm | 臺 | 1 |
5 | 常規繼電保護柜 | 800×600×2200mm | 臺 | 1 |
6 | 三相自耦調壓器 | 3KVA | 臺 | 1 |
7 | 監控軟件 |
| 套 | 1 |
8 | 實訓導線 |
| 批 | 1 |
9 | 實訓指導書 |
| 本 | 1 |
