SBXLY-03型火災探測及自動報警系統實訓裝置
一、系統概述
火災探測及自動報警系統實訓裝置,電氣火災監控系統，作為火災自動報警系統的獨立子系統，屬于火災預警系統；主要作用是對電氣線路及該線路中的配電設備或用電設備發生電氣故障并產生一定電氣火災隱患的條件下發出報警信號，提醒專業人員排除電氣火災隱患，實現電氣火災的早期預防避免電氣火災的發生。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。

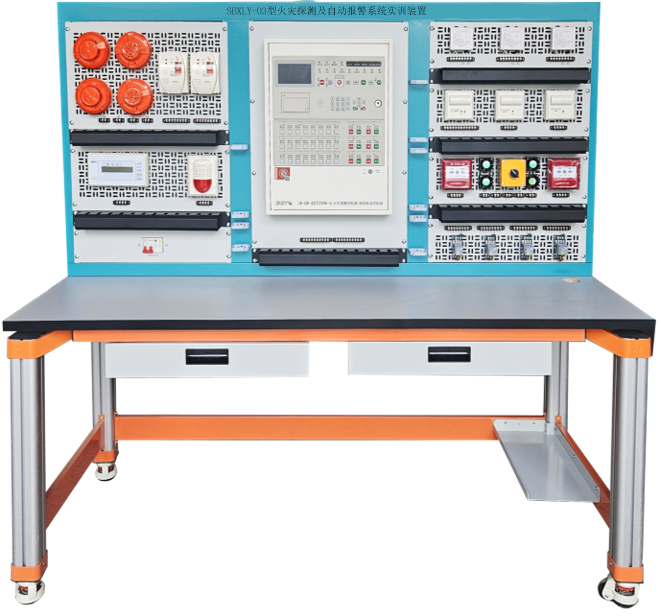

（圖片僅供參考）
二、產品特點
1.實訓器件連接以端子排的方式，可以根據實訓內容組成不同的消防回路；
2.該實訓裝置帶有工程上常用的火災顯示器及聯動功能；
3.系統采用總線結構。
三、技術參數
1.實訓臺工作電源：AC220V±10% 50Hz
2.工作環境：環境溫度范圍為-20℃～+45℃ 相對濕度＜85%
3.外形尺寸：1668mm×805mm×1484mm
四、實訓內容
1.系統設備認識及接線操作
2.電氣火災報警控制器、聯動接口模塊的的安裝與連接
3.各種火災探測器的安裝與連接
4.元件地址編碼設置
5.系統的管理操作
6.系統的數據查詢操作
7.單點操作
8.聯動編程
9.線路故障的判斷與處理
10.程序設置錯誤的判斷與糾正
11.設計并安裝一個簡易應用系統
五、基本配置
1.電源控制屏（鐵質雙層亞光密紋噴塑結構）
提供交流電源：?jiǎn)蜗嘟涣麟?20V 50Hz，帶有過流保護
2.樓宇實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
3.電氣火災報警控制器
GST-DH9000/128點(壁掛)電氣火災監控設備是一款智能化、高精度監控設備，主要用于監測電氣線路的溫度、電流、電壓等信息，及時發現潛在的火災風險。
4.組合式電氣火災監控探測器
閉口式，圓孔，具備1路剩余電流監測和1路溫度監測功能，已標配剩余電流互感器，推薦適用100A，穿線孔徑：φ45，溫度傳感器（N2103）需另配。
5.測溫式電氣火災監控探測器
可以監控一路溫度信號，自帶一個N2103測溫傳感器
6.電子編碼器
適用于可進行電子編碼的各類探測器、現場模塊、指示部件。搜點功能，帶數據線
7.直控盤終端器
提供一組常開和一組常閉觸點，實現直接控制盤與外部控制設備的電氣隔離；用兩線實現啟動控制及回答、短路、斷路檢測；僅限與GST-LD-08H直接控制盤配套使用
六、火災探測及自動報警系統實訓設備基本配置
序號 | 器材名稱 | 數量 | 單位 |
1 | GST-DH9000電氣火災監控設備（128） | 1 | 套 |
2 | 組合式電氣火災監控探測器 | 5 | 只 |
3 | 測溫式電氣火災監控探測器 | 4 | 只 |
4 | 電子編碼器GST-BMQ-4 | 2 | 只 |
5 | ZD-02直控盤終端器 | 4 | 只 |
6 | 實訓桌 | 1 | 套 |
7 | 消防3D仿真軟件 | 1 | 套 |
消防3D仿真軟件
1.設備模型參數
a.傳感器設備數量不低于9個，預留接口，后期可進行增加。
b.模型精度為L(zhǎng)2級別，確保設備紋理、顏色真實。
c.對三維模型進行輕量化處理，在保證模型效果的前提下，進行模型減面，保證模型加載速度可控。
d.安全可靠的模型數據壓縮方式，保證模型數據安全，無法被第三方獲取到。
2.軟件程序參數
a.程序使用開發引擎為unity 3d，采用c#語言開發，支持打包多方平臺程序。
b.通過授權碼形式，對程序進行授權，一機一碼。
c.使用法線高光貼圖shader，調整全局燈光和局部燈光，加載處理好的精細模型，保證渲染模型效果最佳。
d.支持不同場景的消防實驗仿真，不同場景的實驗使用不同的設備模型與觸發方式。
