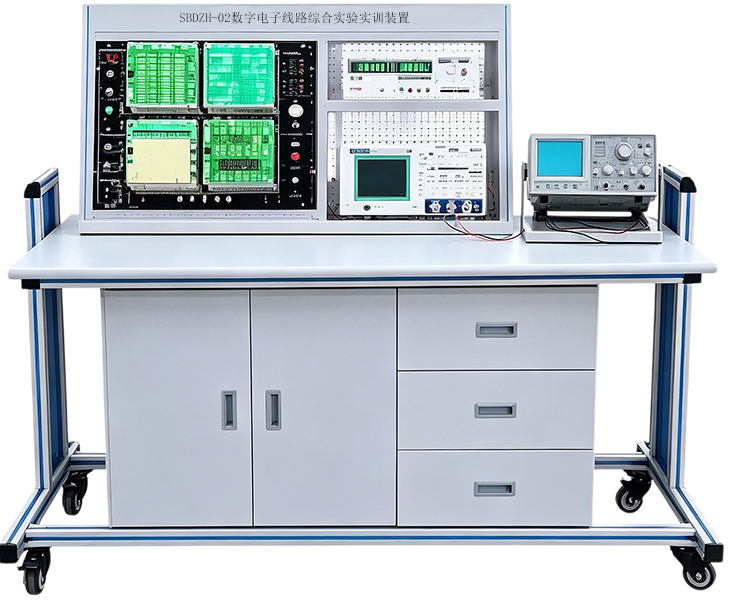

SBDZH-02數字電子線路綜合實驗實訓裝置
一、概述
數字電子線路綜合實驗實訓裝置,數字電子技術實訓室設備,服務高職院校電子信息、電氣自動化、機電一體化等專業，圍繞《數字電子技術》開展理實一體化教學。實訓室配置數字電子綜合實訓平臺、示波器、信號發生器、直流穩壓電源等儀器設備，采用模塊化電路掛箱，可完成邏輯門電路、組合與時序邏輯電路、計數寄存器、555應用、AD?DA轉換等數字電路的搭建、測試調試與故障排查，培養學生數字電路分析、硬件搭建調試、故障診斷的實踐能力，滿足課程實驗、課程設計與技能考核要求。
（圖片僅供參考、以實際配置為準）
1、數字電子技術實訓室設備采用模塊化設計，包含數字電路實驗單元、電子電路實訓單元；防反接設計，能夠?qū)崿F(xiàn)短路保護及自動恢復功能；
2、配套使用的單元電路模塊尺寸約150×125mm，每個模塊正面有中英文標識，反面工程塑料開模底盒無縫保護，單元電路模塊底盒采用透明亞克力，防塵防潮。配有4個專用供電及固定插座，與實驗掛箱配套使用，外觀精美而耐用；
3、單元電路模塊上集成兩種供電方式，確保單元模塊既可以安裝在實驗箱上使用，通過實驗箱底板進行供電，又可以脫離實驗箱底板，通過外部供電獨立進行實驗；
4、主要由實驗箱主體、實驗?zāi)K搭建組成，實驗箱主體采用高密度復合材料、鋁合金包邊、不銹鋼鉸鏈鉚接而成,實驗箱主面板才用優質PCB材質。
★二、實驗資源
1、電源輸入：AC220V±10%50Hz
2、電源輸出：
1）提供直流電源輸出：-5V/0.2A~+5V/0.2A可調， -12V/0.2A~+12V/0.2A可調，固定電源+12V/1A，-12/1A,+5V/1A，-5V/1A；設有短路保護自動恢復功能；
2）提供交流電源AC15V，AC7.5V，AC0V；
3）信號源（函數發生器）：
幅度連續可調信號源，可輸出三角波、方波、正弦波，頻率范圍10Hz~100KHz；
提供正負輸出單次脈沖（脈沖信號發生器）：
提供正負脈沖輸出，每按一次輸出一個正負脈沖；
4）提供三態邏輯測試筆：
可測量和顯示TTL電平的高電平、低電平和高阻態；
3、提供12V/5W燈泡負載一個；
4、提供200歐/2W功率電阻一個；
5、提供12V/1.2W直流電機負載一個；
三、實驗?zāi)K
①DIP拓展電路一
模板上具有電源供電指示及供電單元、2組14腳鎖緊插座，方便擴展使用各種數字芯片，拓展實訓內容。
②DIP拓展電路二
模板上具有電源供電指示及供電單元、1組20腳鎖緊插座，軍品圓孔型直插式IC插座，方便擴展使用各種數字芯片，拓展實訓內容。
③DIP拓展電路三
模板上具有電源供電指示及供電單元、2塊400孔面包板，提供16路單排插座轉鍍金臺階插座電路，方便擴展使用各種數字芯片，自由搭建實驗電路，拓展實訓內容。
④邏輯電平輸出電路
模塊上具有電源供電指示及供電單元、2組TTL三態輸出電路單元（帶三色指示燈）、16路TTL電平輸出單元（帶三色指示燈）、16路帶驅動TTL電平指示單元（三色指示燈），提供實驗所需各種邏輯電平資源。
⑤LED顯示電路模塊
模塊上具有電源供電指示及供電單元、共陰數碼管單元、共陽數碼管單元、8*8LED點陣單元，6組LED數碼管及配套驅動顯示單元，可在模塊上完成各種LED基礎顯示實驗及數字時鐘實驗。
⑥數電選配芯片套件
提供1套實驗所需各種數字邏輯芯片，滿足常規數字電路實驗和學生自行創新實驗的需求。
★四、電子實訓創新教學與管理模塊-元器件檢測模塊
（1）印刷線路板為單層印刷電路板，印刷線路板厚度為2mm，每塊印刷線路板四個角上有4mm鏍絲固定孔。
（2）印刷線路板的正面印刷：正面用白底黑字清晰的繪制出器件符號。印刷線路板的反面制作：印刷線路板線寬3mm，器件裝在反面, 正面用鍍金接線孔引出。
（3）線路板固定在塑料密封盒口上，塑料密封盒底內貼一個寫有編號內容的無線射頻卡，手持式RFID讀卡器，除了要能讀寫無件盒的編號，還要能顯示出該元件盒的標準答案。
（4）元器件檢測元件為三極管、電解電容、二極管，晶閘管、單結晶體管檢測內容為器件類型、 管腳名及好壞的判斷，每塊檢測板在內部接線要有所差異，如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。
注：（5）RFID讀卡器為整個實驗室配置1套。
五、數字電子技術實訓室設備配置表
序號 | 名 稱 | 數量 |
1 | 實驗臺 | 1臺 |
2 | 實驗桌 | 1張 |
3 | 學生凳 | 2張 |
4 | 實驗專用導線 | 1套 |
5 | 實驗指導書 | 1套 |
（一）模擬電路實驗?zāi)K |
1 | DIP拓展電路一 | 1塊 |
2 | DIP拓展電路二 | 1塊 |
3 | DIP拓展電路三 | 1塊 |
4 | 邏輯電平輸出電路 | 1塊 |
5 | LED顯示電路模塊 | 1塊 |
6 | 數電選配芯片套件 | 1塊 |
（二）電子技能實訓套件 | 1套 |
（三）電子實訓創新教學與管理模塊-元器件檢測模塊 | 1塊 |
六、實驗內容
①數字電路部分
實驗一 數字電路實驗基礎
實驗二 集成邏輯門電路的邏輯功能
實驗三 組合邏輯電路的分析
實驗四 數據選擇器
實驗五 小規模組合邏輯電路的設計
實驗六 中規模組合邏輯電路的設計
實驗七 觸發器
實驗八 同步時序邏輯電路的分析
實驗九 中規模集成時序邏輯器件的應用
實驗十 同步時序電路的設計
實驗十一 序列信號發生器
實驗十二 數字鐘
②電子技能訓練
A.基礎實驗
1）點亮第一個LED
2）LED閃爍
3）LED流水燈
4）蜂鳴器
5）靜態數碼管顯示
6）動態數碼管顯示
7）獨立按鍵
8）矩陣按鍵
9）8X8LED點陣（點亮一個點）
10）8X8LED點陣（顯示數字）
11）外部中斷0
12）外部中斷1
13）定時器0中斷
14）定時器1中斷
15）串口通訊
16）EEPROM-IIC
17）DA18B20溫度傳感器
18）DS1302時鐘
19）紅外通信
20）AD模數轉換
21）DA數模轉換
22）LCD1602液晶
B.高級實驗
1）DS1302時鐘LCD1602顯示
2）LCD1602滾動顯示
3）LCD1602顯示紅外值
4）LCD1602顯示矩陣按鍵鍵值
5）LCD顯示溫度+串口接收溫度
6）LED點陣顯示漢字
7）LED點陣顯示數字
8）LED流水+定時器
9）按鍵控制蜂鳴器
10）按鍵控制數碼管
11）定時器秒表（查詢方式）
12）蜂鳴器音樂之八月桂花
13）矩陣按鍵數碼管移位顯示
14）門鈴設計
15）秒表
16）音樂播放器
