SBQC-XNY03充電設備裝調工作站（4工位）

一、產品要求

充電設備裝調工作站為新能源充電系統一體化實訓平臺，鋁型材移動機架，集成充電控制組件、負載模擬器、故障設置單元與信號檢測端子，可完成充電裝置裝配、接線調試、信號測量、故障排查實訓，具備完備安全保護機制，用于充電設備裝調技能教學與考核。

充電設備裝調工作站采用國標充電樁為基礎制作，可完成交流充電設備的工作原理認知、充電樁裝調、充電負載測試教學訓練。

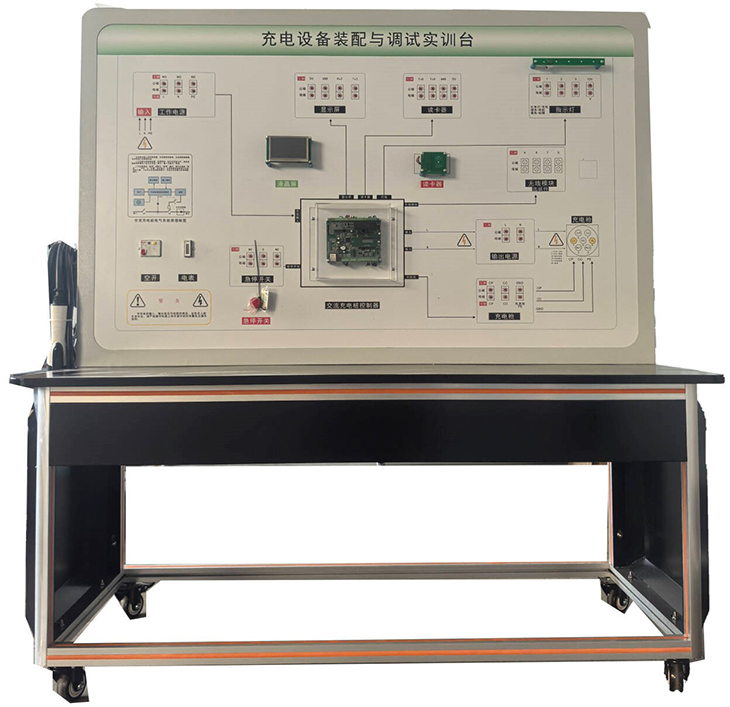

充電設備裝調臺

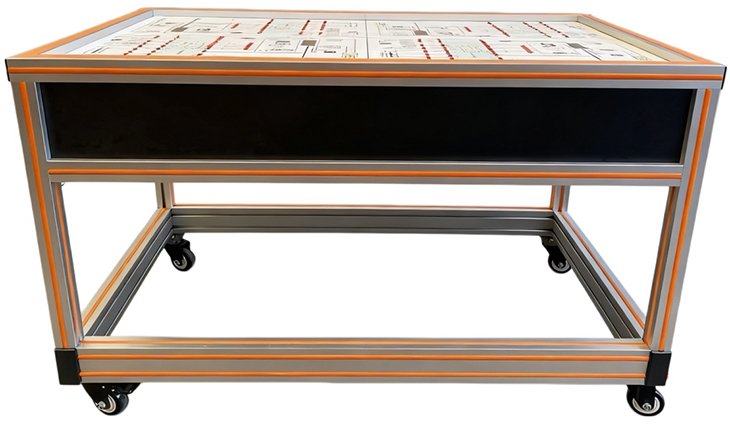

充電設備裝調四工位檢測臺

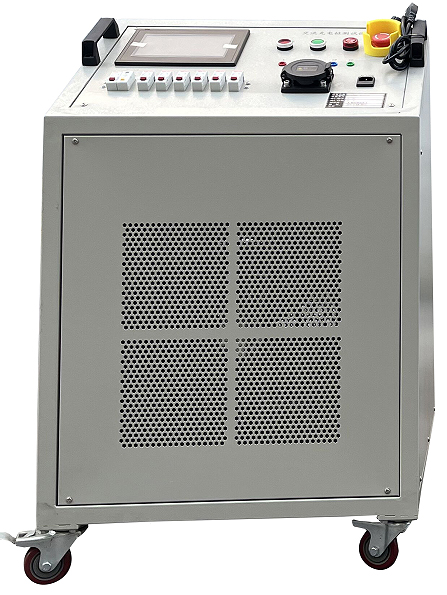

充電設備測試負載（負載箱）

二、產品功能要求

1、實訓臺由充電樁裝配調試箱、示教板、充電樁測試模塊、顯示屏及充電刷卡模塊組成；

2、充電樁裝配調試箱可進行單相斷路器、浪涌保護器、智能電表、交流接觸器、輔助電源、主控板、槍鎖模塊、急停開關、門禁開關的裝調訓練；

3、裝調接線采用導軌式接線排，接線方便可快速進行更換，可進行自由拼裝，接線端子孔約 8mm；

4、高壓線路采用不同顏色進行區分，連接處用 T 型接線端子連接， 保證原有線路的完整提高設備安全可靠性；

5、充電設備調試裝置可進行 1A、2A、5A、8A、16A 負載選擇，負載模塊裝配有急停開關，緊急情況下可斷開充電和負載模塊。當負載模塊過溫時，過溫報警器會發出聲光報警提示，同時斷開充電；

6、充電樁配套≥7 寸觸摸顯示屏，通過顯示屏可進行充電模式的選擇，計費費率的設置、時段設置、時間設置、故障信息查詢、保護設置。

充電時通過顯示屏可實時查看充電電壓、充電電流、實時充電電量、實時充電金額、實時充電時長等信息。通過顯示屏可結束充電；

7、實訓臺具有刷卡功能，通過刷卡可啟動和結束充電；

8、設備框架采用40×40/40×40R一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,沖壓成形的左右圓弧臺面經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。設備上箱采用冷板沖壓成形，左右上側圓弧設計，背面帶雙開維修門，便于維護與保養。

9、配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。

10.配備4工位實訓臺,與主臺架同步傳送數據，滿足多人同時檢測實訓需要。

三、教學實訓任務

1、可進行充電樁部件裝配；

2、充電樁使用方法；

3、充電樁線路連接；

4、充電樁線路檢查；

5、充電樁線路核驗；

6、充電樁線路復檢；

7、充電樁線路測試；

8、充電樁故障排除。

四、配置清單

1.充電樁裝配調試組件 1 套；

2.示教板 1 套；

3.充電樁測試模塊 1 套/負載箱；

4.顯示屏 1 套；

5.充電刷卡模塊 1 套；

6.四工位臺架 1 套；

五、產品規格參數要求

1、設備尺寸（長×寬×高）：

主臺架：1600×700×1700mm；

四工位臺架1200×700×750(長×寬×高)

負載箱600*750*960（長*寬*高 ）

2、工作電壓：AC220V，50HZ；

3、充電電流：32A。
