SBQC-TL01磷酸鐵鋰動力電池組裝調與維修工作站
一、產品概述：

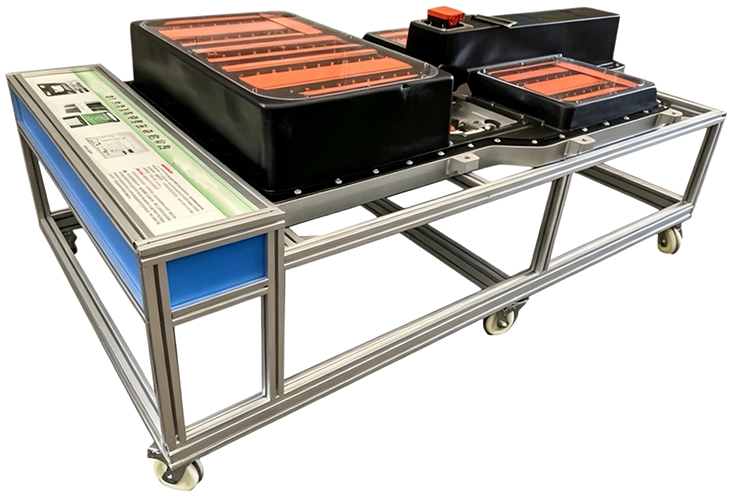

磷酸鐵鋰動力電池組裝調與維修工作站，臺架制作選用原裝動力電池包，由動力電池包、電池采集器、電池管理控制器、總正負繼電器、示教系統組成，配套示教系統內置資源可以用于電池包拆卸引導。真實呈現了電池包 核心部件之間的配置連接控制關系、安裝位置和運行策略，培養學員高壓系統安全意識，動力電池包拆裝、故障分析處理的能力。
二、功能特點:
1、電池包主要部件安裝在平臺上，電氣連接方式與實車相 同，斷電后可以方便模組拆卸，讓學員在拆裝連線過程中掌 握高壓系統零部件拆裝要點和安全保護。
2、可用于電池管理控制器控制策略，充放電管理、接觸器 控制、功率控制、電池異常狀態報警和保護、SOC/SOH 計算、自檢以及通訊功能等開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫）等功能驗證。
3、電池包密封上蓋進行分離放置，一是用于學員掌握電池包整體結構認知。二是電池包使用半透明殼體保護，拆裝的時候可以進行外殼開蓋便于學員拆裝檢測，不拆裝的時候可進行電池主體保護。使學員清晰了解電池包部件結構原理和內部控制元件。
4、拆裝臺配置彩繪電池包內部線路模塊連線圖，配置檢測端口，可用于電池包電路檢測。清晰呈現內部模塊分布功能及模式應用。
5、拆裝臺采用鋼結構焊接組成，表面做防銹噴塑處理。底部安裝 4 個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
6、示教系統配備原車電池管理電路，學員可進行電路查詢學習。
7、拆裝臺配置單模組電池包充電裝置，可用于電池模組充電實訓應用。
8、拆裝臺可配置均衡儀，進行電池模組充放電均衡實訓應用。
9、拆裝臺配置診斷接口，可使用診斷儀進行電池 BMS 系統進行故障診斷及數據分析。
10、以新能源汽車電池包為基礎，主要模塊應包括結構認知、原理動畫、拆裝動畫，其中電池需分別展示磷酸鐵鋰電池、三元鋰電池、鎳氫電池的結構原理，便于系統性的學習新能源汽車各類電池。
11、可 360 度旋轉，移動，縮放，主要采用虛擬剖分、爆炸、分解、動態、縮放等交互功能滿足總成及零部件的結構特點與工作原理學習，鼠標點擊零部件可高亮顯示，并顯示相關名稱或功能介紹。
12、原理動畫應包括可點擊原理演示，模擬電池內部運行原理和內部運動結構，電力流向應直觀展示運動狀態，點擊介紹，可語音加文字展示電池系統的運行過程介紹,顯隱互換功能對零部件進行透明展示，方便觀看內部零部件結構及裝配關系。
13、教學平臺可在 Web 端登錄在上課單元模塊，遠程關聯現場視頻采集，實現在教學平臺進行理論教學的同時與遠端實訓設備視頻連接，真實展示實物狀態。
14、攝像頭采用星光級傳感器，具備云臺功能，可進行六向運動調節。內存：32GB 清晰度：4MP 焦距：4mm 防水等級：IP66，用于配套教學平臺進行視頻抓取應用。
15、上課終端上集成≥4 種功能模塊并在同一界面進行上課流程展示。
三、技術參數:
電池類型：磷酸鐵鋰電池
電池能量： ≥43KWh
工作電壓： ≥600V
外形尺寸: ≥2000*1200*1500mm（長*寬*高）
低壓控制工作電源:DC12V
四、實訓項目
1、電池包的標準拆裝及防護。
2、電池包的均衡與維護。
3、單體動力電池電壓等級和容量。
4、動力電池組組成，電壓等級和容量。
5、分布式電池管理系統 BMS 組成和功能。
6、BMS 如何采集動力電池組壓差。
7、BMS 如何采集動力電池組溫差。
8、電池管理系統 BMS 工作原理。
9、動力電池包在各種狀態下邏輯控制關系，掌握電流，電壓，電池壓差，電池溫度等參數變化規律。
10、高壓系統操作安全注意事項，學會高壓連接器拆裝方法。
11、動力電池包（BMS）故障現象，并根據邏輯控制關系，查找故障原因。
五、基本配置：動力電池組、分布式電池管理系統 BMS、維修開關、充電系統、示教系統、可移動實訓臺。
