SBEV-4G型新能源汽車電工電子技術實訓平臺（含積木實訓模塊）
一、產品概述:
新能源汽車電工電子技術實訓平臺,新能源汽車電工電子技術實訓設備滿足汽車電工電子，電力電力電能變換教學訓練平臺,采用模塊化設計，各模塊既可以單獨實訓又可以各模塊串并聯實訓；實訓部分可以在測量電路板上完成，操作方便、快捷，更換容易。要求接近實際工作場景，易產生拓展實訓項目，與實際測量相結合，讓學生實訓能夠更加真實；
新能源汽車電工電子技術實訓裝置配備各種交直流電源、信號源、儀表、汽車電工電子、電力電子實訓模塊等，具有完善的安全保護措施，適用于國內汽車電工電子基礎、電工原理、電路元件檢測分析等課程實驗。
實訓模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。導線插孔采用2mm防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓模塊有四個磁吸底腳，與專用實訓板配套使用。透明封閉元器件放置在實驗操作桌下邊存儲柜內，實驗時取存方便，大大提高了管理水平，規范化程度，減輕了教師實驗準備工作。

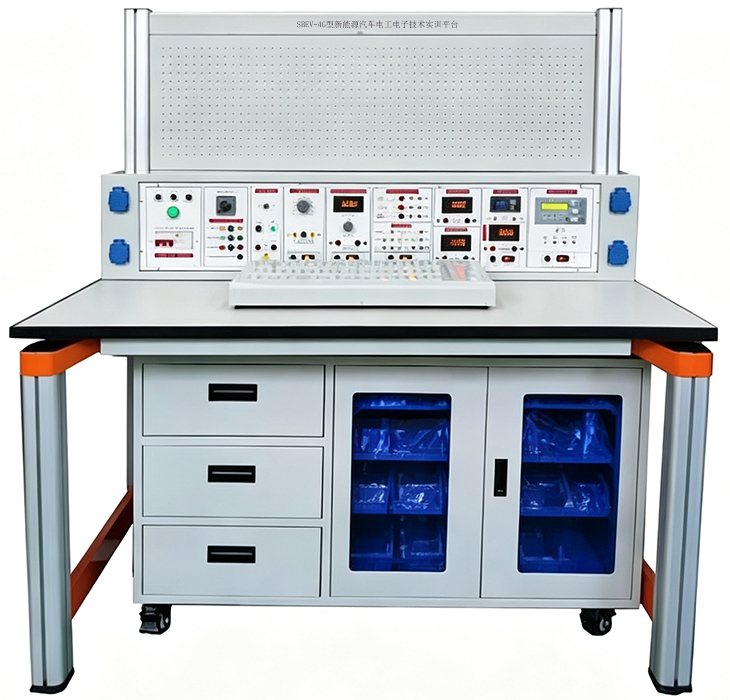

（設備外形參考圖片，具體以實物配置為準）
二、設備技術指標
1.工作電源：單相三線 AC 220V±10% 50Hz。
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1400×700×1500mm（±5%）
4.整機功耗：≤600V.A
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。
三、實訓臺基本配置及功能介紹
實訓裝置由實訓桌（臺）、電源控制箱、汽車電工電子/電力電子透明實訓模塊，磁吸底座實驗板，儲物柜等組成。
（一）電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋼質面板，為實訓提供交直流電源、信號源和測量儀表等。
具體功能如下：
1.交流電源
(1) 高壓交流電源：四個AC220V電源防水接口，可為外配儀器設備提供工作電源。
(2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護功能。
2.直流電源
(1)開關穩壓電源：+12V/5A、+5V/10A固定輸出。
(2)直流穩壓電源：±12V（0.5A）、±5V固定輸出。
3.測量儀表
1）直流數字電流表:測量范圍：0～2000mA，三位半數顯。
2）直流數字電流表:測量范圍：0～200mA，三位半數顯。
3）直流數字電壓表:測量范圍：0～30V，三位半數顯。
4.PWM信號發生器模塊：
（1）工作電壓:3.3~30V;
（2）頻率范圍:1Hz~150KHz;
（3）頻率精度:在每個范圍上的精度是2%左右;
（4）信號負載能力:輸出電流可在5~30ma左右;
（5）輸出幅度:PWM幅值與供電電壓相等;
（6）環境溫度:L-20~+70"C.
（7）用作方波信號發生器，產生方波信號供實驗開發使用;
（8）用來產生控制電機驅動器的方波信號;
（9）產生可調脈沖，可供MCU使用;
（10）產生可調脈沖，控制相關電路(PWM調光調速等應用)。
（二）實訓桌
1、實訓桌采用四個工業鋁型材立柱為支撐，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。實驗桌后面二支桌腳向上延伸，與電源主機箱、網孔工具掛板組成實訓屏。
2、提供儲物柜一個，左邊設有三個抽屜，可放置實訓導線及資料，柜子右邊采用雙開門結構，門板帶有藍色有機玻璃，柜子內部分層結構，可放置實訓模塊。
3、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；
四、磁吸式汽車電工電子/電力電子實訓模塊
汽車電工電子/電力電子基礎實訓模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。元件盒面板尺寸58mm*58mm，尺寸58mm*124mm，124mm*146mm，190mm×146mm 四種規格。

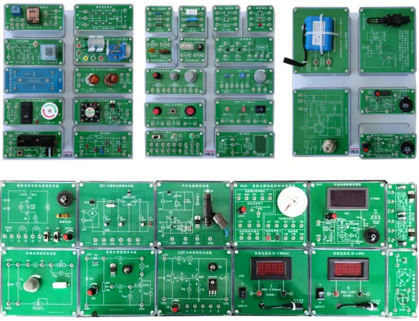

（部分模塊示例圖）
(1)電阻模塊（R01，R02，R03）3塊
安裝有功率電阻，色環電阻，貼片電阻等多種形式，元件引腳2mm端子引出，便于測量。
(2)電位計模塊1塊
安裝多種精密可調電位器，元件引腳2mm端子引出。
(3)可變電阻器模塊1塊
安裝多種可變電阻器，元件引腳2mm端子引出。
(4)二極管模塊1塊
安裝有發光二極管，單向二極管，穩壓二極管等器件，元件引腳2mm端子引出。
（5）三極管模塊1塊
安裝有多種NPN/PNP三極管及三端穩壓器等器件，元件引腳2mm端子引出。
(6) 保險模塊（FU1，F(xiàn)U2）2塊
安裝有多種多種類型保險，如汽車保險，普通保險管，可恢復保險等器件，元件引腳2mm端子引出 。
(7) DPDT開關模塊1塊
安裝有多個DPDT類開關器件，元件引腳2mm端子引出。
(8) SPST開關模塊2塊
安裝有多個SPST類開關器件，元件引腳2mm端子引出。
（9）單/雙燈絲燈泡模塊1塊
安裝有單鎢絲燈泡及雙鎢絲燈泡等器件，元件引腳2mm端子引出
(10) IS05針繼電器模塊1塊
安裝2個5針繼電器，元件引腳2mm端子引出。
(11) 閃光燈模塊 1塊
安裝汽車閃光繼電器等器件，元件引腳2mm端子引出。
（12）光學傳感器模塊 1塊
通過遮擋光學傳感器模塊輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
（13）霍爾效應傳感器模塊1塊
通過調節電機速度，輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
（14）汽車電磁閥實訓板
實訓板內置大功率驅動電路和續流保護電路驅動噴油嘴電磁閥工作。引出≥2mm端子作為控制信號輸入端，可兼容3~12V伏PWM信號輸入。
（15）18650電池模塊1塊
提供18650鋰電池組，也可配合其他模塊完成項目，引腳2mm端子引出。
（16）三相交流發電機模塊1塊
通過轉動三相發電機電機，輸出電壓信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
(17）整流濾波模塊1塊
安裝有三相整流電路及單相整流電路，配合三相交流發電機模塊模塊可對其電壓進行整流濾波輸出，元件引腳2mm端子引出。
（18）歐姆定律特性實訓板1塊
采用歐姆電路特性研發，輸入電源采用DC12V，電路由正極串連一個水泥電阻和一個可調電阻，調節水泥電阻的工作電流，面板含絲印電路圖，配備電流測量≥2mm端子，電壓測量≥2mm端子，電源輸入≥2mm端子。
（19）MOSFET場效應管原理實訓板
實訓板內置200V/16A大功率場效應管，具有G極電壓調節電路，預留≥2mm銅質IG電流測量端子，ID電流測量端子，VDS電壓測量端子，面板含絲印電路圖，采用燈泡作為漏極負載。
（20）IGBT功率管特性實訓板
實訓板內置1200V/20A大功率IGBT管，引出集電極電流測試端子，集電極電壓測試端子，發射極電流測量端子，柵極電流測量端子，柵極電壓測量端子。集電極采用燈泡作為負載。柵極采用可調電阻調節柵極電壓，可調節使IGBT進入導通和截止?fàn)顟B(tài)。
（21）超級電容充放電原理實訓板
實訓板面板打印電路工作原理圖。具有≥2mm外接電流表端子用于測量超級電容的電流。具有≥2mm外接電壓表端子用于測量超級電容的電壓；
充電：開關投切到充電檔，通過恒流恒壓電路對超級電容充電。可用外接電壓表電流表測量超級電容的充電電壓和充電電流；
放電：開關切換到放電檔，超級電容通過調速電路給電動機供電。電動機運轉?？捎猛饨与妷罕砗碗娏鞅頊y量超級電容的電壓和放電電流；
（22）ECU電源供電原理實訓板
實訓板面板打印電路工作原理，具有整流模塊，π型濾波模塊，穩壓模塊，通過2mm銅質端子引出整流后電壓，濾波后電壓，穩壓后電壓，通過連接電壓表或示波器進行電壓或波形紋波測量。輸入電源為單相12伏交流電。
★（23）集成音響功放電路1塊
安裝有喇叭，音樂芯片等器件，功率放大器等，元件引腳2mm端子引出。
（24）555定時器應用模塊1塊
集成NE555定時器芯片，按鍵和可調電阻，元件引腳端子引出。
★（25）數字邏輯電路1塊
安裝有與、或、非三種邏輯門電路，通過邏輯電平開關來模擬電路的工作狀態，采用邏輯輸出指示器LED清晰指示輸出狀態，也可用萬用表測量電壓輸出情況。
（26）線性運放電路模塊1塊
提供線性放大器芯片及外圍阻容元件。
★（27）IGBT驅動與調光燈電路模塊1塊
提供DC/DC斬波電路（含SG3525觸發與驅動模塊），可調節燈光亮度。
★（28）BUCK降壓電路原理模塊1塊
采用標準的BUCK降壓電路，有穩壓電容、IGBT管、二極管，電感等分立元件，研究BuCK降壓電路，能夠改變PWM占空比調節電路電壓輸出，信號輸出到引出端子，可連接示波器測量波形，采用SG3525觸發。
★（29）BOOST升壓電路原理模塊1塊
采用標準的BOOST升壓電路，有穩壓電容、IGBT管、二極管，電感等分立元件，研究BOOST升壓電路，能夠改變PWM占空比調節電路電壓輸出，信號輸出到引出端子，可連接示波器測量波形，采用SG3525觸發。
★（30）直流電機H橋驅動模塊1塊
提供12V直流電機一只，H橋驅動模塊1個，配合PWM模塊，用于演示直流電機的正反轉和PWM調速。
（31）步進電機及控制系統1套
提供步進電機一只，驅動模塊1個，用于演示步進電機正反轉控制。
（32）直流無刷電機及驅動控制單元
采用三相BLDC無刷電機為控制對象，提供驅動控制系統，提供電機調速接口及霍爾接口，可對電機正反轉控制。
（33）DC-AC逆變電路
采用H橋式逆變器，SG3525模塊觸發，由DC12V逆變成方波交流電源，帶有輸出頻率調節電位器，可對輸出波形頻率微調。
★（34）變壓器原理模塊
提供正弦波信號發生器，設有幅值和頻率調節電位器，功率放大電路，用于驅動升壓變壓器（輸出為12V），用于演示變壓器的原理。
（35）ECU電源供電原理實訓板
實訓板面板打印電路工作原理，具有整流模塊，π型濾波模塊，穩壓模塊，通過2mm銅質端子引出整流后電壓，濾波后電壓，穩壓后電壓，通過連接電壓表或示波器進行電壓或波形紋波測量。輸入電源為單相12伏交流電。
（36）PTC加熱溫度控制實訓板
PTC元件采用12V/75度PTC元件，緊貼一個數字溫度傳感器實時測量其溫度。使用一個加熱開關控制PTC元件的工作，實訓板內置微處理器實時測量PTC元件的工作溫度并計算等效電阻，以數碼管顯示出來。
（37）NTC測溫控制實訓板
實訓板內置一個NTC熱敏電阻帶上拉電阻構成溫度測量電路，內置一個三極管帶金膜電阻構成加熱電路，內置一個三極管驅動直流電機作為風機電路；
★（38）電子實訓創新教學與管理模塊-元器件檢測模塊
1）印刷線路板為單層印刷電路板，每塊印刷線路板四個角上有4mm鏍絲固定孔。
2）印刷線路板的正面印刷：正面用綠底白字清晰的繪制出器件符號。印刷線路板的反面制作：印刷線路板線寬3mm，器件裝在反面, 正面用2mm接線孔引出。
3）線路板固定在塑料密封盒口上，塑料密封盒底內貼一個寫有編號內容的無線射頻卡，手持式RFID讀卡器，除了要能讀寫無件盒的編號，還要能顯示出該元件盒的標準答案。
4）元器件檢測元件為三極管、電解電容、二極管，晶閘管、單結晶體管檢測內容為器件類型、管腳名及好壞的判斷，每塊檢測板在內部接線要有所差異，如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。
注：（5）RFID讀卡全室共配置1套。
五、可完成實驗項目:
(1)直流電路的測量
(2)單相/三相交流電路的測量
(3)電阻認知及串并聯電路
(4)歐姆定律實訓
(5)二極管認知與測量
(6)三極管認知與測量
(7)三極管放大電路實訓
(8)汽車?yán)^電器、保險絲的認識與測量
(9)汽車閃光繼電器/轉向燈電路的模擬
(10)光電與霍爾效應傳感器的原理認知與應用
(11)18650鋰電池模塊
(12)IGBT驅動與調光燈電路（DC-DC斬波，SG3525 PWM發生器）
(13)汽車電磁閥驅動實訓（MOSFET）
(14)三相交流發電機及整流濾波電路（AC-DC）
(15)BUCK降壓斬波電路原理模塊實訓（DC-DC，IGBT，PWM觸發）
(16)BOOST升壓電路原理模塊實訓（DC-DC，IGBT，PWM觸發）
(17)DC-AC逆變模塊實訓 （DC-AC）
(18)變壓器原理實訓 （AC-AC）
(19)三相永磁無刷電機驅動實訓
(20)步進電機驅動實訓
(21)直流電機H橋驅動正反轉及調速實訓
(22)555定時器的應用
(23)數字邏輯門電路（與門、或門、非門等）
(24)線性運算放大電路實訓(uA741)
(25)集成音響功放電路
(26)ECU電源供電原理實訓
(27)PTC加熱溫度控制實訓
(28)NTC加熱溫度控制實訓
(29)MOSFET場效應管原理實訓
(30)IGBT功率管特性實訓
(31)超級電容充放電原理實訓
(32)電子元器件故障檢測實訓
