SBWD-IIPLC系統控制技術綜合應用實訓平臺
一、項目概述
PLC系統控制技術綜合應用實訓平臺，PLC系統控制技術綜合應用實訓設備采用工業級模塊化設計，基于工業以太網現場總線架構搭建控制系統，集成多品牌PLC控制器、電氣控制回路、動力實訓單元及配套實訓耗材、教學資料。設備高度貼合工業現場應用標準，可滿足院校自動化相關專業課程教學、實操實訓、技能競賽訓練，同時可面向企業技術人員、設備運維人員開展崗前技能培訓，具備實用性強、拓展性高、運行穩定、維護便捷等特點。

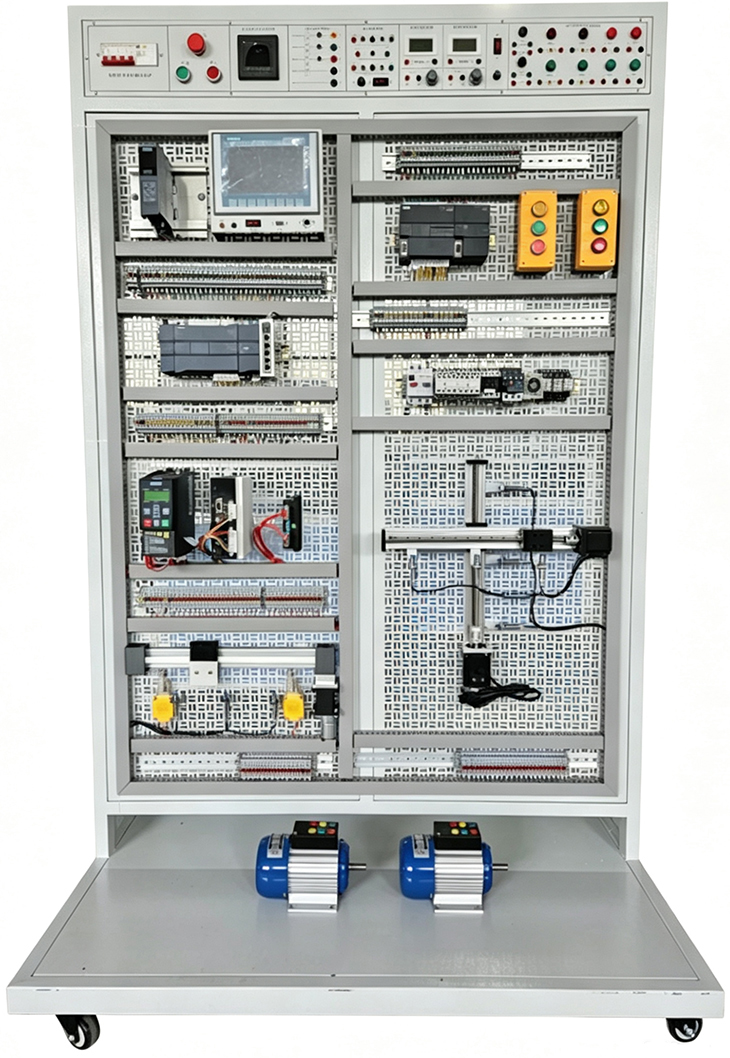

（圖片僅供參考、以實際配置為準）
二、技術性能
1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜0.5kVA
4. 重 量：100kg
5. 外形尺寸：1780mm×730mm×1460mm
6. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、功能要求
本實訓平臺的功能要求：
1)控制系統采用PLC工業網絡集成，采用模塊化設計，包括主CPU、彩色工業觸摸屏、分布式1/0等自動化設備，系統采用工業以太網現場總線構建網絡架構。
2)PLC實驗裝置可滿足"自動調節原理"，"過程控制"，"PLC硬件學習","計算機"及相關課程的教學實驗需求;
3)PLC實驗裝置可作為企業技術人員、系統運行維護人員的實習、培訓實驗設備; 可開展PLC系統接線、配置、編程、調試、系統設計及工業視覺系統調試等全流程實訓項目，適配日常教學、課后實操、技能考核、企業培訓等多應用場景。
4)可自由組合需要的控制邏輯;
四、設備核心技術參數與架構
1)整體架構：設備采用模塊化工業網絡集成設計，核心由主CPU單元、控制觸摸屏、分布式IO、低壓電氣控制單元、動力實訓單元組成，通過工業以太網現場總線構建控制網絡，實現各控制單元互聯互通。配套專用上位計算機，可完成控制邏輯編程、程序仿真、設備運行狀態實時監控。
2)設備性能：采用工業主流硬件配置，運行安全穩定、故障率低、后期維護簡單、性價比優越；支持自由組合控制邏輯，可根據實訓、競賽、企業生產設備型號需求，靈活適配調整硬件配置，貼合實際應用場景。
五、全套硬件配置明細
5.1 核心PLC控制單元
1.西門子S7-200 PLC控制器：2套
2.施耐德PLC控制器：1套
分別配套西門子和施耐德專屬PLC編程軟件、全套實訓指導資料、系統化培訓教材，保障教學實訓有序開展。
5.2 電氣控制實訓單元
1.獨立控制回路接線實訓板：3塊，支持多回路電氣接線、布線、回路搭建實操訓練
2.全套低壓電氣元器件：包含繼電器、交流接觸器、接線端子、控制旋鈕、操作按鈕、紅綠狀態指示燈、空氣開關等工業標準元器件，滿足各類電氣控制實訓
5.3 動力設備與實訓耗材
1.實訓專用接線線纜：200米，可滿足大批量接線練習、線路改造、布線規范訓練等實操教學
2.小型實訓電動機：1臺，支持電機啟停、正反轉、聯鎖控制、PLC聯動負載控制等實訓項目
五、PLC實訓平臺配置表
序號 | 型號 | 數量 | 配置 | 說明 |
1 | 西門子PLC | 2套 | 控制回路接線板 | 含PLC軟件 |
西門子S7-200可編程控制器模塊 |
一套（繼電器、接觸器、接線端子、旋鈕、按鈕、紅綠指示燈、空開等）一個小型電動機；200米練習用的接線， |
2 | 耐德PLC | 1套 | 控制回路接線板 | 含PLC軟件 |
TM200CE40T可編程控制器模塊 |
繼電器、接觸器、接線端子、旋鈕、按鈕、紅綠指示燈、空開、一個小型電動機，200米練習用的接線， |
六、主要設備功能特點
1)多品牌兼容適配：集成西門子、施耐德兩大主流品牌PLC，貼合工業現場多樣化設備應用場景，實訓覆蓋面廣，可滿足不同崗位技能培訓需求。
2)模塊化獨立設計：各實訓單元獨立布局，線路規整、操作安全，支持單人實訓及多人分組實訓，適配課堂規?；虒W(xué)。
3)全流程實訓能力：可實現電氣基礎接線、低壓回路搭建、PLC程序編程、參數配置、系統聯調、故障排查、控制系統自主設計全流程訓練，搭配電機負載實現軟硬件聯動閉環實訓。
4)定制化拓展能力：支持自由組合控制邏輯，可根據客戶需求選配PLC品牌、適配現場在用設備型號及職業技能競賽標準，定制化匹配實訓場景。
5)教學適配性強：配套完整軟件與教材，零基礎學員可快速上手，兼顧院校常態化教學與企業職工技能提升培訓。
七、可開展核心實訓項目
1.可編程控制器系統線路連接實訓
2.可編程控制器系統參數配置實訓
3.可編程控制器系統編程實訓
4.可編程控制器系統調試實訓
5.可編程控制器系統設計實訓
6.電機聯動控制、電氣回路聯鎖控制綜合實訓
