SBKT-308型智能分體空調實訓考核裝置
一、概述
智能分體空調實訓考核裝置, 智能分體空調實訓考核設備是為大專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于"制冷原理及應用"、"制冷空調技術"、"制冷空調設備維修與操作"等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。

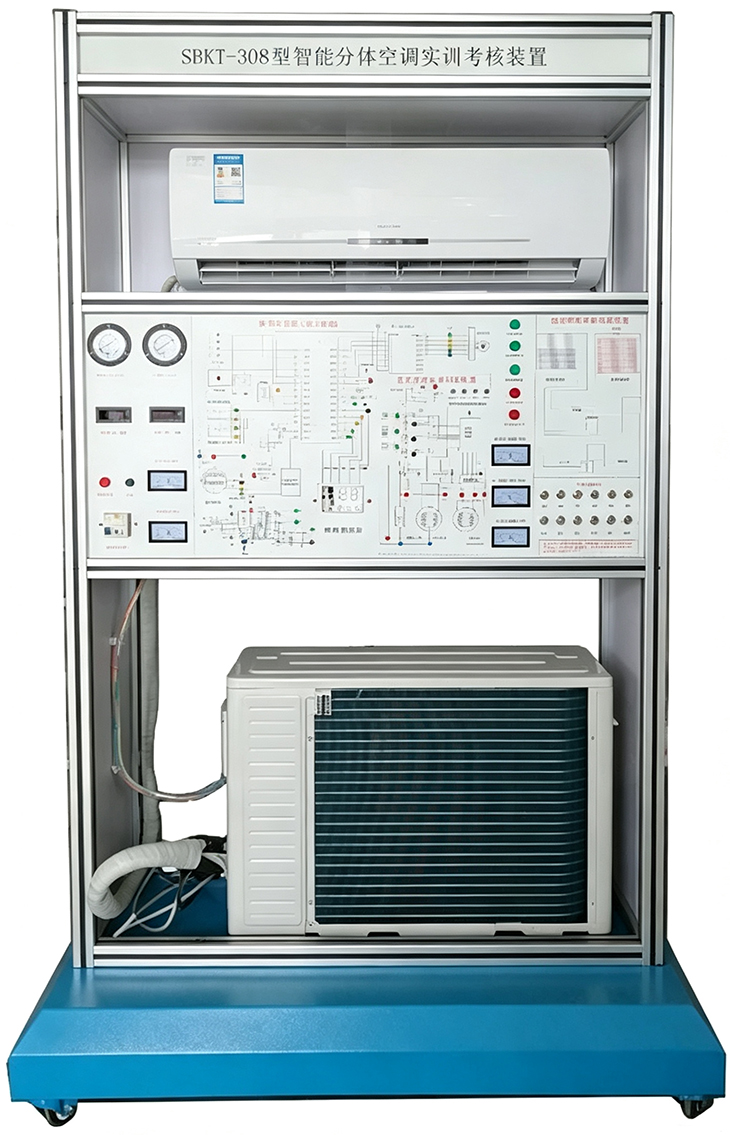

（圖片僅供參考、以實際配置為準）
二、特點
1、整個系統真實完整與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能。
2、裝置直觀展示了空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個空調系統的實時工作狀態一目了然；前面板中間印有電氣控制系統原理圖，并設有相應測試點。
3、后背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態。
4、本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作。
5、設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電。
6、制冷系統上設置用手動節流閥和自動節流裝置，可模擬不同環境下的制冷模式和故障設定。
7、實驗后部有一張噴繪的制冷系統原理圖。
8、空調的主要電氣可手動連接，具有很好的動手性,連接線采用專用的D4連接線。
9.在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節。
10.改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式。
三、分休空調實訓考核裝置技術參數
1、工作電源：AC220V 50Hz±5%
2、外形尺寸：1100×800×1800mm
3、整機功耗：1100W
4、適用電壓范圍：160V～253V
5、最大遙控距離8m，角度90度。
6、噪聲：內機37-44dB，外機是55-65dB。
7、環境溫度：-5℃-40℃
8、相對濕度：≤85%（25℃）
四、裝置的基本裝備
1、電源、儀表控制屏
控制屏為鋁合金結構，鐵質面板，為實訓提供交流電源、各種測試儀表及實訓器件等。
具體功能如下：
（1）交流電源控制單元：單相三線制220V交流電源供電，交流電壓表1只，測量范圍為0～500V，四位半6個LED數碼管數字顯示，0.2級精度，最大可以顯示小數點后4個數字，具有手動量程自動量程切換及讀數鎖存功能，儀表自帶上下限報警自動關斷等保護功能，同時具備交直流電壓測試一鍵轉換功能，儀表可以測量交流電壓也可以測試直流電壓，儀表測量時首個數字可以顯示被測信號類型，并用字母A和D來區分交流和直流，儀表可以測試0-3000Hz的正弦電壓，可帶0-20mA和485通訊功能，用于監測電網電壓。
（2）配置功能和精度更好的電壓表
配有1塊電壓表，液晶顯示，能夠自動分辨AC/DC電壓信號，并顯示在液晶屏上，測量數值具有≥5位（不含正負號）顯示能力，液晶屏能夠顯示測量單位V/mV。測量精度>1x10-3，DCV量程≥0-±1000V，ACV量程≥0-1000V。提供一鍵調零，手動、自動量程切換等。模塊化設計，AC220V供電，面板嵌入式安裝，方便維修、更換。
交流電流表1只,測量范圍為0～5A，四位半6個LED數碼管數字顯示，0.2級精度，最大可以顯示小數點后4個數字，具有手動量程自動量程切換及讀數鎖存功能，儀表自帶上下限報警自動關斷等保護功能，支持工業標準通信網絡接口及協議，同時具備交直流電流測試一鍵轉換功能，儀表可以測量交流電流也可以測試直流電流，儀表測量時首個數字可以顯示被測信號類型，并用字母A和D來區分交流和直流，可以帶0-20mA和485通訊功能，用于觀測系統啟動電流及監測系統正常工作電流。漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制。
（3）配置功能和精度更好的電流表
配有塊電流表，液晶顯示，能夠自動分辨AC/DC電流信號，并顯示在液晶屏上，測量數值具有≥5位（不含正負號）顯示能力，液晶屏能夠顯示測量單位A/mA。測量精度>1x10-3，DCA量程≥0-±10A，ACA量程≥0-10A。提供一鍵調零，手動、自動量程切換等。模塊化設計，AC220V供電，面板嵌入式安裝，方便維修、更換。
（4）制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用于測量空調。
溫度檢測單元：提供三位半數字溫度表4只，壓縮機排氣溫度、回氣溫度、冷凝器溫度、蒸發器溫度，顯示不同點的溫度變化情況,直觀分析空調的故障現象。
（5）電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
（6）壓力控制器：在實驗工況中，高壓壓力過高時保護，低壓壓力過低時保護壓縮機。
2、實訓臺
實訓桌為鋁合金雙層亞光密紋噴塑結構、防水、耐磨高密度板，結構堅固，造形美觀大方；桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
3、故障
提供模擬空調與模擬多個故障打接線點，提供常見的空調電氣節電路連接，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等?？照{(diào)模擬故障開關量、模擬故障開關量，滿足多點故障設置要求。
五、分休空調實訓考核設備配置表
序號 | 名稱 | 名稱 | 數量 |
1 | 壓縮機1P |
| 1套 |
2 | 液視鏡 |
| 1套 |
3 | 冷凝器 |
| 1套 |
4 | 蒸發器 |
| 1套 |
5 | 風機 |
| 1套 |
6 | 高壓表 | 面板 | 1套 |
7 | 低壓表 | 面板 | 1套 |
8 | 風機 |
| 1套 |
9 | 膨脹閥 |
| 1套 |
10 | 過濾器 | 3/8 | 1套 |
11 | 毛細管， |
| 1套 |
12 | 溫度表 | I900 | 1套 |
13 | 高低壓控制器 |
| 1套 |
六、實訓項目
1、技工基本技能實訓
2、專用工具的基本操作
3、系統管件焊接
4、系統的檢漏
5、制冷系統的抽真空與充注制冷劑實訓
6、技能實訓設計、安裝、調試及檢修
7、室外風機不轉,空調壓力升高，壓力保護動作，整機保護實訓
8、空調器四通閥故障與分析,不能工作在熱泵狀態實訓
9、制冷劑少，測試與故障分析與排除實訓
10、毛細管子堵塞的故障現象
11、電器元件的測量及系統運行
12、空調的安裝
13、空調移機回收實訓
14、空調內風機故障，空調報警的故障碼排除
