SBDQ-W01工業網絡與組態技術實驗實訓平臺
一、概述
工業網絡與組態技術實驗實訓平臺，工業網絡與組態技術實驗實訓裝置主要面向電氣自動化、機電一體化、智能制造等專業，承擔工業通訊、PLC網絡控制、變頻調速、人機界面組態、自動化系統聯調等課程的教學實訓與技能考核任務。通過真實工業器件與標準化通訊協議訓練，使學生熟練掌握工業網絡搭建、設備通訊對接、組態設計與自動化系統調試核心技能，完全滿足職業教育課堂教學、綜合實訓、技能等級考證及工程創新訓練需求。

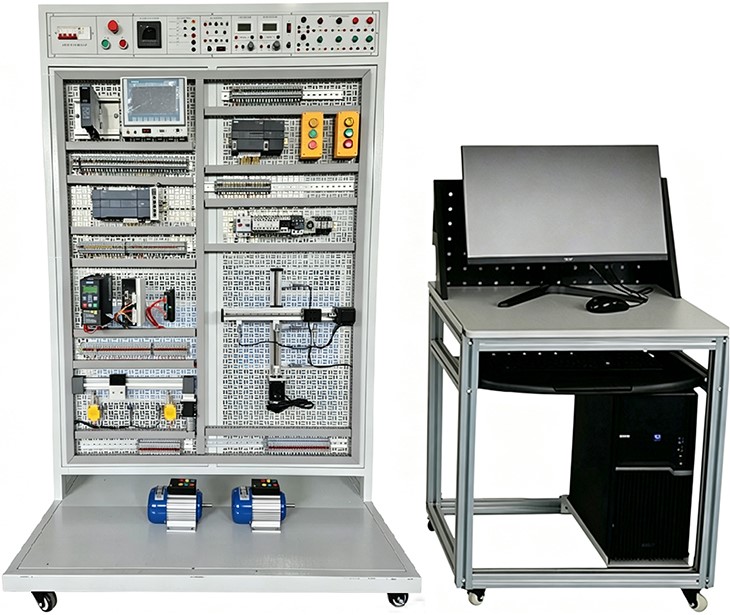

（圖片僅供參考、以實際配置為準）
工業網絡與組態技術實驗實訓設備以一體化自動化實訓平臺為核心，標配西門子S7-200 SMART PLC、0.75kW工業級Modbus通訊變頻器、7寸工業觸摸屏全套工業控制單元。設備支持以太網通訊、RS485總線通訊、Modbus-RTU工業網絡組網，可完整模擬現代工業現場“PLC+變頻器+觸摸屏”一體化控制系統架構。
1、框架由優質碳鋼焊接，經前處理工藝處理后，表面噴塑，具有美觀，防潮防腐等功效；
2、外形尺寸:長：1400mm寬：750mm高：1820mm；掛屏底下設有萬向調節腳輪，便于移動，并設有調整地腳，便于固定，調平；實訓掛板采用網孔形式，便于實訓模塊的懸掛使用；
3、實訓屏提供380V，24V，0-12V可調電源 的實訓用電；并設有漏電保護器，急停開關、220V電源插座，電源每項設有10個端子，便于實操取電接線；
4、此實訓裝置接線方式，采用壓接形式，與實際工況一致，訓練學生實際動手能力；
5、PLC：西門子 S7?200 SMART ST40數字量24入16出，自帶網口，支持以太網通訊、MODBUS RTU，可與觸摸屏、變頻器組網聯動控制。
6、器：西門子 SINAMICS V20，功率0.75KW，單相AC220V支持USS、Modbus通訊，可由觸摸屏直接給定頻率、啟停、監視運行參數。
7、屏：西門子 SMART 700 IE V3（7英寸）7寸彩色液晶，分辨率800×480，以太網接口，可直接和S7?200 SMART聯機，畫面組態、參數設置、電機啟停調速監控。
二、實訓模塊：
1、PLC 模塊
2、變頻器模塊
3、伺服、步進組合模塊
4、觸摸屏模塊
5、電機模塊
6、傳感器模塊
7、接觸器模塊
8、熱過載繼電器模塊
9、溫度控制器模塊
10、按鈕開關模塊
11、指示燈模塊
12、電源模塊
13、運動小車模塊
14、PLC實訓模塊（1）掛箱
15、PLC實訓模塊（2）掛箱
三、實訓項目要求：
1、PLC實訓
1) 實現主流PLC編程軟件的學習
2) 實現軟件的PLC程序編程學習
3) PLC的基本指令實訓
4) PLC的應用指令實訓
5) PLC的常用通信功能學習
6) 軟件仿真實訓
2. PLC及伺服步進綜合實訓
1) 步進控制系統的安裝
2) PLC 控制步進電機點動運行
3) PLC 控制步進電機的轉向
4) PLC 控制步進電機的速度
5) 交流伺服系統的安裝
6) 交流伺服電機驅動器的參數設置
7) 交流伺服軟件控制伺服運行
8) PLC 控制伺服電機的轉向和速度
9) PLC 控制伺服系統綜合運行
3. PLC及變頻器綜合實訓
1) 變頻器的基本接線
2) 變頻器參數設置
3) 變頻器的軟件調試
4) 外部模擬量（電壓/電流）變頻調速
5) 變頻器的多段速控制（按鈕或者PLC控制）
6) PID變頻調速控制
7) PLC對象實訓（步進電機定位等）
8) 基于PLC的程序運轉控制
9) 基于PLC模擬量控制變頻開環調速
10) 基于PLC通信方式的變頻器開環調速
11) 基于PLC通信方式的速度閉環定位控制
4. PLC及觸摸屏可綜合實訓（PLC集成開發環境及觸摸屏組態軟件）
1) 觸摸安裝接線
2) 觸摸屏編程軟件設計
3) 觸摸屏組態軟件的軟件設計
4) PLC與人機界面觸摸屏可通訊控制
5) PLC、人機界面觸摸屏與變頻器進行通訊控制
6) PLC與人機界面觸摸屏可實現數字量調速
7) PLC與人機界面觸摸屏可模擬量調速
8）PLC集成開發環境下觸摸屏和PLC軟件編程實訓
