SBGYZK-01A PLC自動化控制技術實訓平臺
一、概述
PLC自動化控制技術實訓平臺是職業院校智能制造、電氣自動化、機電一體化等相關專業的核心實踐教學基地，對標現代工業智能制造生產線標準搭建，集教學實訓、技能考證、競賽集訓、技術研發、校企服務于一體。實訓室以工業現場真實控制技術為核心，模擬工廠自動化生產控制場景，打通理論教學與工業實操的壁壘，重點培養適配智能制造產業的高素質技術技能人才，是銜接職業教育與工業生產的關鍵實訓平臺。工業自動化控制技術實訓裝置主要服務于電氣自動化技術、機電一體化技術、工業機器人技術、智能裝備制造、電子信息技術等多個專業的日常實訓教學，可承接班級常態化教學、課程實訓、頂崗實習實訓、畢業設計實操指導等教學任務。工業自動化控制技術實訓室設備徹底打破傳統理論教學的局限性，以崗位需求、產業標準、實操導向?yàn)楹诵?，?gòu)建“學、練、賽、考、用”一體化實訓教學體系。通過全真工業場景實訓，有效提升學生的工程實操能力和崗位適配度，縮短學生入職企業的適應周期，為智能制造、工業自動化行業輸送大量可直接上崗的設備調試、系統運維、技術操作型人才，同時助力院校專業建設升級、實訓教學標準化改革，深化產教融合、校企協同育人，適配現代制造業轉型升級的人才需求。同時依托完善的工業級設備配置，可面向社會、合作企業開展職工技能提升培訓、新技術研修、自動化設備運維實訓，還可承接校級、市級、省級自動化類職業技能競賽承辦與集訓工作，兼具教學育人、技能考核、社會服務、技術賦能多重價值。

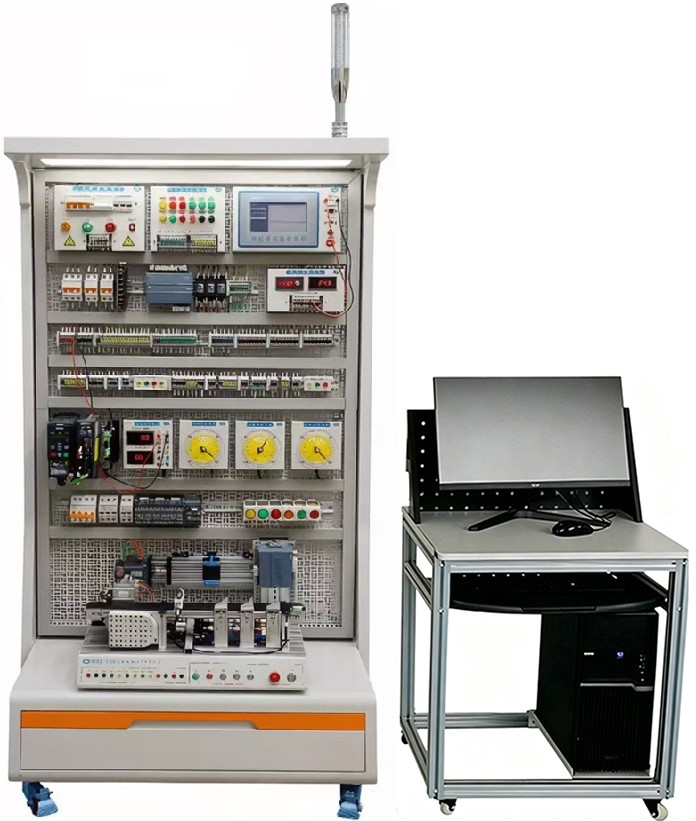

（圖片僅供參考、以實際配置為準）
二、產品功能
1、主要包含可編程控制器、變頻器、觸摸屏、工業傳感器、伺服控制系統、步進控制系統、工業網絡通信、數字孿生、工業典型應用控制對象等。適用于自動化類、電氣類、機電類實訓實驗教學和技能競賽。
2、設備整體采用模塊化設計，所有工業器件全部裸露式安裝。接口采用多功能端子引出，直觀性強和便于后期更換與維修。根據不同課時，不同訓練場景，可自由切換導線快速實訓和工程現場接線實訓。
三、技術性能
1.輸入電源：三相五線AC380V±10% 50Hz
2.裝置容量：≤1.5kVA
3.外形尺寸：1000mm×720mm×1900mm
4.安全保護：設備具有隔離、過壓、過流、接地、漏電等多種保護功能
四、基本配置及功能
序號 | 名稱 | 技術參數 | 數量 |
1 | 實訓平臺 | （1）采用立式嵌套結構設計，網孔板尺寸≥1480×930mm，異型頂部整體尺寸≤1000×400×180mm，正面與水平面夾角≥97°，配置一體化LED照明燈，與水平面夾角≥13°支撐倒角圓弧半徑≥120mm。 （2）立柱整體尺寸≤32×400×1800mm，呈“漏斗”狀，斗管和斗口夾角≤175°，斗管和斗口比例不小于2:1，斗口倒圓角半徑≥30mm，斗口截面≥390mm，側面有兩條凹痕造型，長度≥1200mm，深度≥1mm，凹痕配套設有裝飾圖案。 （3）底部采用梯形結構，整體尺寸≤900×720×256mm，圓角半徑≥30mm配置抽屜柜，抽屜的抽拉面采用多色鈑金噴塑嵌套式結構且與頂部正面平行，裝飾色占比≤18.3％，拉手采用嵌入式結構，與底部造型相同，扣手寬度與抽拉面占比≥15.7％，扣手長度與抽拉面占比≥32.5％。配置一體化三防電源插座不少于2個。 | 1臺 |
2 | 總電源模塊 | 模塊化設計，可快速拆卸和更換位置，整體尺寸≤258×194mm。配置4P漏電保護器和3P熔斷器。配置3只電壓表，采用三種不同顏色指示三相輸入電壓。電源接口集成到多功能端子排，數量≥5個，顏色≥5種，實現2種形式布線，可使用K3導線快速插拔，也可使用電纜線壓接端子工藝布線。面板采用UV彩色繪制“當心觸電”、“注意安全”標志以及電源接口接線說明。 | 1套 |
3 | 直流電源模塊 | 模塊化設計，可快速拆卸和更換位置。配置DC24V/4A直流電源帶數字表顯示。配置工業標準直流信號0-10V，集成4位數顯表顯示，精度0.01級，0.1mv的跳動變化，數字編碼器粗微調雙模式調節。電源接口集成到多功能端子排，實現2種形式布線，可使用K3導線快速插拔，也可使用電纜線壓接端子工藝布線。面板彩色繪制電氣接口接線說明。 | 1套 |
4 | 按鈕指示燈模塊 | 模塊化設計，可快速拆卸和更換位置，整體尺寸≤210×194mm。配置≥6只DC24V指示燈、≥2只轉換開關、≥3只按鈕開關、≥1只急停開關，均采用開孔尺寸φ16器件。電氣接口集成到多功能端子排，數量≥14個，顏色≥3個，實現2種形式布線，可使用K3導線快速插拔，也可使用電纜線壓接端子工藝布線。面板采用UV彩色繪制電氣原理圖及接口接線說明。 | 1套 |
5 | LED三色燈警示燈 | 一體化三色燈采用PC透明管材料，支架旋轉角度≥90度，光源發光360度，蜂鳴音量≥85db，工作電壓24V，防護等級≥IP54,直徑≥45mm，整體高度≥340mm，發光占比不低于45%；信號接口集成到多功能端子排。 |
|
6 | 觸摸屏模塊 | 模塊化設計，可快速拆卸和更換位置。采用西門子KTP700 Basic PN觸摸屏，7寸屏 TFT顯示屏，分辨率800*480；支持?jǐn)?shù)字與字母數字屏幕鍵盤，配備多點觸摸屏；PROFINET通訊接口，支持TCP/IP、DHCP、SNMP、 DCP、LLDP 等以太?協議。所有通訊、電源接口全部引出到面板，面板彩色繪制接線說明。 | 1套 |
7 | PLC主機 | 1.采用SIMATIC S7-1200 ：CPU 1215C，置數字量I/O（14路數字量輸入/10路數字量輸出，2路輸入/模擬量2路輸出）可編程控制器，集成2個以太網口，支持以太網通訊；配套PLC編程線纜、編程軟件。 2.信號接口集成到多功能端子排，實現2種形式布線，可使用K3導線快速插拔，也可使用電纜線壓接端子工藝布線。 | 1套 |
8 | 變頻器 | 1.配置西門子V20變頻器，輸入電壓AC220V 0.37KW，配套B0P操作面板。 2.信號接口集成到多功能端子排，實現2種形式布線，可使用K3導線快速插拔，也可使用電纜線壓接端子工藝布線。 | 1套 |
9 | 伺服系統 | 配置采用臺達ASDA-B2伺服系統(0.4kW)，支持位置速度/扭矩控制，編碼器分辨率17-bit | 1套 |
10 | 步進系統 | （1）直流步進驅動器采用三相步進驅動器，18-50VDC電源輸入，電流2.2-8.3A，細分1-256，脈沖響應頻率最高≧400KHz。具有自動半流功能、過壓、欠壓、相間短路、過熱保護功能等。 （2）模塊化設計，可快速拆卸和更換位置，直流電機模塊整體尺寸≤148×140mm，；三相步進電機：步距角1.8°，保持轉矩0.9N.M，額定電流2.8A，相電感1.2mH；電機配套帶有0-360°刻度的轉盤、指針以及球面透明有機玻璃防護罩，外徑≥φ120mm，采用UV彩色繪制說明。 （3）信號接口集成到多功能端子排，實現2種形式布線，可使用K3導線快速插拔，也可使用電纜線壓接端子工藝布線。 | 1套 |
11 | 直流驅動電機 | （1）模塊化設計，可快速拆卸和更換位置，配置轉速表和一體化驅動模塊，驅動整體尺寸≤140×140mm。一體化驅動模塊配置液晶顯示器、按鈕、數字編碼器，可顯示運行狀態，占空比、工作頻率等，控制參數可設置軟啟動/軟停止時間、普通工作頻率（1-150khz可調）、精細工作頻率（1-15khz可調）、普通占空比（精度不低于1％）、精細占空比（精度不低于0.1％）、最大輸出時間、Modbus地址、上電狀態等；支持面板控制、外部數字量控制、外部模擬量控制、通訊控制4種方式。提供模塊和驅動模塊的相關佐證材料。 （2）模塊化設計，可快速拆卸和更換位置，直流電機模塊整體尺寸≤148×140mm，電機尺寸≤35×35×45mm，電機配套帶有0-360°刻度的轉盤、指針以及球面透明有機玻璃防護罩，外徑≥φ120mm，采用UV彩色繪制說明。 | 1套 |
12 | 交換機 | 采用導軌式10/100MBIT/S自適應工業以太網交換機，自帶5個雙絞線端口，RJ45接口，供電電源DC24V。 | 1個 |
13 | 絲桿定位模塊 | 絲桿有效行程300mm，絲桿直徑12mm。絲桿導程4mm。精度0.05mm；左右限位采用2個行程開關、定位傳感器選用3個光電傳感器,DC24V供電，NPN輸出。 | 1套 |
14 | 低壓電器 | 包含中間繼電器、交流接觸器、空氣開關、熔斷器、按鈕指示燈、熱繼電器。 | 1批 |
15 | 三相交流電機 | 模塊化設計，可快速拆卸和更換位置，交流電機模塊整體尺寸≤148×140mm, 三相鼠籠式異步電機額定電壓380V，額定電流0.2A，電機尺寸≤60×60×107mm，電機配套帶有轉盤、以及透明有機玻璃防護罩。 | 1套 |
16 | 工具箱套裝 | 包含數字萬用表、小十字螺絲刀、小一字螺絲刀、中十字螺絲刀、中一字螺絲刀、剝線鉗、斜口鉗、工具箱等常用工具。 | 1套 |
17 | 專用實訓連接線 | 配有高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，小于65cm的66根，大于90cm的10根，黃色≥23根，綠色≥23根，蘭色≥8根，紅色≥13根，黑色≥12根。 | 1套 |
18 | 電腦桌 | 主體框架采用鋁合金型材、冷軋鋼板成型件組裝結構，外形尺寸：605x600x1005mm。桌面板采用15mmMDF，靠人側采用斜面30°圓弧邊設計，呈幾字形，四邊角倒圓R30，符合人體坐姿型態。立柱采用3060雙面封鋁型材，左、右采用L型冷軋鋼板一次性成型加固件支撐。桌面設有沖壓成型的圍板，配有冷軋鋼板一次成型的鍵盤托，鍵盤托凹槽可收納筆或小型工具，下方設有可360°旋轉收納的鼠標托板，兩側采用靜音導軌，可承重10kg。底盤采用冷沖壓成型工藝，靠人側采用圓弧邊設計，設有定位夾可根據主機寬度大小自由調節定位，底部裝四只帶剎車腳輪。 | 1臺 |
五、分揀模塊
實訓平臺：輸入單相三線～220V±10% 50Hz；總體尺寸≤550mm×350mm。
分揀模塊：采用一體化設計，所有原件均在同一底板上，分揀模塊主要將物體按照顏色識別、材料識別進行分類存儲。
六、實訓項目
1、PLC基礎實訓
（1）PLC基本指令練習
（2）PLC模擬量輸入控制
（3）PLC模擬量輸出控制
（4）PLC控制三相異步電動機點動控制線路
（5）PLC控制三相異步電動機接觸器自鎖控制線路
（6）PLC控制三相異步電動機接觸器自鎖控制線路
（7）PLC控制三相異步電動機正反轉控制線路
2、PLC運動控制應用實訓
（1）伺服電機定位控制
（2）伺服電機的速度控制
（3）伺服電機的正反轉控制
（4）伺服電機配合傳感器的綜合控制
（5）步進電機定位控制
（6）步進電機的速度控制
（7）步進電機的正反轉控制
（8）步進電機配合傳感器的綜合控制
（9）直流電機模擬量轉速控制
3、PLC、變頻器、觸摸屏綜合應用技能實訓
（1）變頻器功能參數設置與操作
（2）外部端子點動控制
（3）變頻器控制電機正反轉
（4）多段速度選擇變頻調速
（5）變頻器無級調速
（6）外部模擬量方式的變頻調速控制
（7）基于PLC的變頻器外部端子的電機正反轉控制
（8）基于PLC模擬量方式變頻開環調速控制
（9）基于PLC通信方式的變頻開環調速
（10）觸摸屏工程制作
4、工業網絡通訊綜合實訓
（1）PLC、觸摸屏、變頻器、伺服驅動器之間以太網通訊控制
六、工業自動化數字孿生仿真軟件
采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相同的操作。與各PLC主機兼容。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目：
1）三層電梯控制
2）自動售貨機
3）機械手
4）自動門
5）天塔之光
6）全自動洗衣機
7）自動成型機
8）紅綠燈
9）裝配流水線
10）四路搶答器
11）音樂噴泉
12）軋鋼機
13）郵件分揀
14）物料分揀
15）多級傳輸
16）八段碼顯示
17）多種液體混合
18）雙面銑床
19）電鍍槽
20）交流電機正反轉控制
21）小車運動
22）攪拌站
23）汽車燈光控制
24）汽車火花塞點火控制
25）加工中心控制
26）隧道監控
27）自動扶梯
28）CA6140普通車床PLC改造控制
29）X62W萬能銑床PLC改造控制
30）T68臥式鏜床PLC改造控制
31）M7120平面磨床PLC改造控制
32）Z3050搖臂鉆床PLC改造控制
33）電動葫蘆PLC改造控制
34）Z35搖臂鉆床PLC改造控制
35）M1432A萬能外圓磨床PLC改造控制
