SBDG-01電工電子多功能實驗臺
一、電工電子模擬電子多功能實驗臺技術參數
（一）功能：電工電子多功能實驗臺, 電工電子多功能實驗裝置為模擬電路實驗室專用教學與實訓操作平臺，面向模擬電路實驗、電子技術基礎實驗及課程設計等教學場景，能夠支持實驗箱、示波器、信號發生器、穩壓電源、交流毫伏表、萬用表等常用儀器設備的放置與使用；臺面具備良好的絕緣性、耐磨性及抗沖擊性能，滿足高頻實驗操作需求。實驗臺集成標準化電源接口及安全保護裝置，配置漏電保護、過載保護及帶安全門插座，可為多設備同時運行提供穩定、安全的供電環境；整體尺寸及結構符合人體工程學設計，空間布局合理，可同時滿足實驗操作、數據記錄等需求。實驗臺具備良好的承載能力與結構穩定性，支持計算機主機及各類實驗設備的布置，并預留一定擴展空間以適應后續教學設備升級；同時配備儲物柜、抽屜及主機托架，實現實驗器材與教學資料的分類存放與規范管理。整體結構采用模塊化設計，便于安裝維護與部件更換，材料具備防腐、防潮、易清潔等特性，可滿足實驗室長期穩定運行需求。

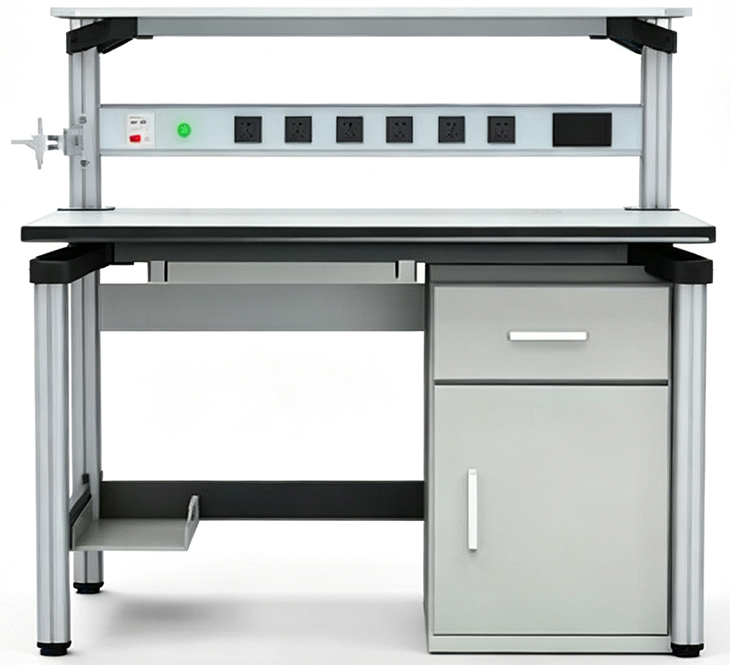

（二）技術規格：需設計成雙層單工位樣式，底層為實驗臺面，整體參考圖如下圖所示；
2、實驗臺桌面離地面高度：760mm± 2mm；
3、臺面厚度：25mm±2mm；
（三）材質工藝：
1、實驗臺主體：采用6063 T5鋁合金結構；
2、實驗臺臺面：綠色環保，桌面采用E0級三聚氰胺貼面膠合板，厚度不小于25mm；
3、框架：材質采用不小于40*40mm的6063 T5工業鋁型材及配合使用不小于40*40*2.5mm方管，方管表面噴乳白色漆；
4、封邊條：采用PVC封邊條，封邊條厚度不小于2mm,所有板材均需全封邊處理；
5、桌腿：截面尺寸不小于55*55mm，四角圓弧不小于R7mm工業級6063 T5鋁型材，表面陽極氧化成本色；
6、實驗臺主體框架連接：鋁壓鑄連接件，外形尺寸不小于173*150*63mm，壁厚不小于3mm，表面拋丸后噴塑處理；
7、此存放架上層板采用不小于18mm三聚氰胺板材前沿嵌入鋁合金型材包邊，增加使用壽命；鋁型材包邊同時帶有內嵌式LED燈光，燈光角度可以調節，確保眼睛不會直視到光源；
9、桌面下方需配置1個314不銹鋼鍵盤托（鋼板噴塑），確保耐用不變形，表面噴漆處理；
10、所有鋁合金型材頭部均采用塑料件封邊，底部安裝塑料支腳，所有塑料材質為ABS，顏色為黑色。
(四)電控部分：
1、配置15A插頭、品字尾三芯電源線1根，電源線長度不小于1.8米，線芯大于國標2.5平方銅芯；
2、需配置1個漏電保護器、1個電源指示燈、不少于6個250V/10A五孔插座，插座帶安全門；
3、需配置1塊尺寸不小于80*50mm彩色液晶屏，安裝位置醒目易查看，具備三大核心功能：
A、實時顯示接地是否良好，異常同步提示；
B、自帶智能息屏功能，無操作時自動息屏節能，觸發后快速點亮；
C、液晶屏開機啟動時，需默認顯示學院名稱，顯示清晰無亂碼、無閃屏、無花屏。
（五）桌面下方需配置主機托架和一斗一門鐵柜一個，基材采用不銹鋼鋼板（鋼板噴塑），尺寸不小于470*530*605mm，厚度不小于0.8mm，抽屜需配三節靜音導軌，柜門單開門，配阻尼鉸鏈。配實木方凳，尺寸：不小于30*30*43mm。
