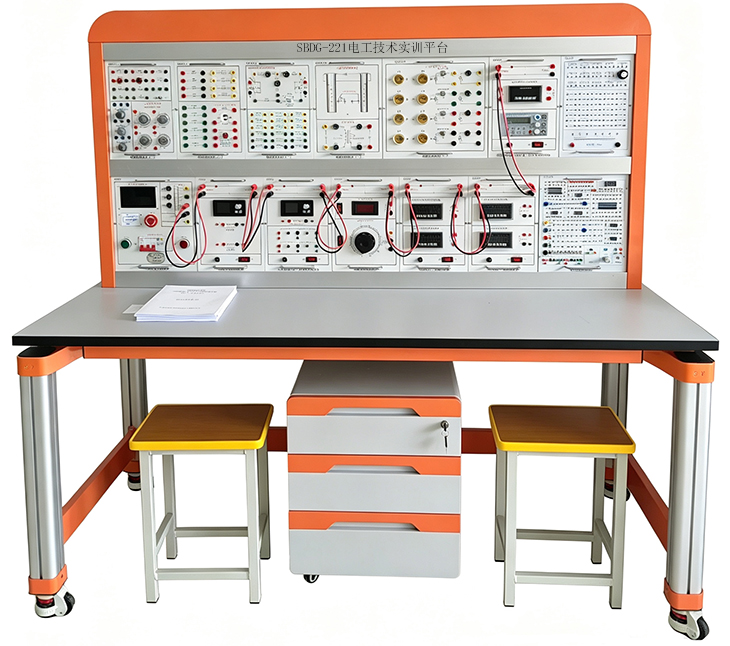

SBDG-221電工技術實訓平臺
一、產品概述:
電工實訓室設備,電工技術實訓平臺,電工技術實訓設備用于支撐《電子電工技術》《電路基礎》等專業核心課程的教學與實訓，支撐《電工基本技能實訓》課程整周實訓的實踐教學課程使用。
二、基本功能：
1、電工技術綜合實訓平臺能完成高等院校電路分析、電工技術、電路原理、電子技術等多門課程的實驗教學。
2、電工技術綜合實訓平臺配套測量儀表精度高，采用數字化、智能化及人機對話模式，各種儀表均有可靠的保護功能。
3、電工技術綜合實驗平臺操作面板采用鋁制面板，面板厚度2mm，文字符號采用現代彩色噴描技術處理，面板標識清晰，鋁面板顏色和實驗臺顏色一致。
4、整體采用模塊化結構形式，電源和儀器儀表全部采用獨立掛箱式結構，各實驗?zāi)K任務明確，方便學校根據自身的教學要求，選擇不同的實驗配置，易于后期擴展升級。實驗?zāi)K之間的工作電源用短接導線連接，既接通各模塊電源，又使各模塊連成一體。
5、平臺裝有電壓型漏電保護裝置，若有漏電現象，即產生告警信號并切斷總電源，確保實驗進程安全；裝有一套電流型漏電保護器，若有漏電現象，當漏電流超過一定值時，即切斷電源；各種電源及各種儀表均有可靠的保護功能。實驗連接線及插座采用不同的結構，使用安全、可靠、防觸電。
三、技術性能：
1、輸入電源：三相四線(或三相五線)AC380V±10% 50Hz
2、裝置容量：＜1.5kVA
3、外形尺寸：約1650mm×720mm×1540mm
四、實驗臺主要配置及功能：
電工技術綜合實驗平臺由實驗桌、實驗臺架、存儲柜、實驗掛箱組件、配件等組成。
五、設備配置要求
1.電源模塊
（1）提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有不少于一臺三相同軸聯動自耦調壓器）。要求可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護。三相電源經鑰匙開關 、接觸器后，再經三相調壓器輸出；要求配置電壓型漏電保護器和電流型漏電保護器，進行漏電保護。
（2）實驗室智慧用電安全控制系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。
2.測試儀表模塊
（1）智能單相多功能表
工業標準柜裝結構，接口全部采用PCB插拔式接線端子。測量范圍不少于：交流電流：0～5.0000A；交流電壓： 0～500.00V，測量精度不低于0.5級，全量程自動切換檔位。
（2）智能交流數字電壓表
工業標準柜裝結構，接口全部采用PCB插拔式接線端子。提供不少于五位高可視度LED數碼顯示。測量范圍不少于：0.0000～500.00V，具有自動切換檔位、任意設定量程且具有手動換檔功能。要求支持任意在0～500.00V范圍內設置量程，要求具有超量程報警、LED指示及保護，要求測量精度不低于0.5級。
（3）智能交流數字電流表
工業標準柜裝結構，接口全部采用PCB插拔式接線端子。提供不少于五位高可視度LED數碼顯示。測量范圍不少于：0.0000～5.0000A，具有自動切換檔位、任意設定量程且具有手動換檔功能。要求可任意在0～5.0000A范圍內設置量程，要求具有超量程報警、LED指示及保護，要求測量精度不低于0.5級。
（4）智能直流電壓表
工業標準柜裝結構，接口全部采用PCB插拔式接線端子。提供不少于五位高可視度LED數碼顯示。測量范圍不少于：0.0000～500.00V，具有自動切換檔位、任意設定量程且具有手動換檔功能?？扇我庠?～500.00V范圍內設置量程，要求具有超量程報警、LED指示及保護，要求測量精度不低于0.5級
（5）智能直流電流表
工業標準柜裝結構，接口全部采用PCB插拔式接線端子。提供不少于五位高可視度LED數碼顯示。測量范圍不少于：0.0000～2000.0mA，具有自動切換檔位、任意設定量程且具有手動換檔功能?？扇我庠?～2000.00mA范圍內設置量程，要求具有超量程報警、LED指示及保護。測量精度不低于0.02級。
3.直流恒壓、恒流電源模塊
要求采用指針式或三位半數字儀表顯示輸出電壓、電流值，至少支持輸出獨立0～30V/1A可調恒壓源兩組（可組合成0~±30V或0～60V或-60～0V）、獨立0～200mA可調恒流源一組，全部具有過載、短路保護和自恢復功能?？烧{(diào)恒壓源要求不分檔連續可調，具有短路保護和自恢復功能。可調恒流源分2mA、20mA、200mA三檔，最大輸出功率15W ,從0mA起調，調節精度1%，負載穩定度≤5×10-4，額定變化率≤5×10-4，具有輸出開路、短路保護功能。
4.DDS函數信號發生器
（1）頻率、幅度數字電位器連續可調，無頻段選擇鍵和衰減鍵。
（2）高亮度TFT彩色液晶顯示，同時顯示雙通道輸出波形，最大輸出頻率≥20MHz。
（3）信號類型不少于：正弦波、三角波、方波、矩形波、鋸齒波、任意波等；
（4）可調參數不少于： 占空比調節、衰減可調節、-100%～+100%的直流偏置調節、相位差可調、頻率可調、幅度可調等；
（5）至少具有頻率測量（0～100MHz）、周期測量、正負脈寬測量、占空比測量和計數功能；
（6）要求具有通訊功能，完全公開的通訊協議，能夠使用PC控制，并且能夠在PC上編輯任意波形后下載到儀器輸出波形。
5.電路基礎模塊
(1)提供基爾霍夫定律，疊加原理、戴維南定理、諾頓定理、二端口網絡、互易定理、R、L、C 串聯諧振電路、 R、C 串并聯選頻網絡及一階、二階動態電路、受控源VCCS、VCVS、CCVS、CCCS 四路受控源等電路，各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。
(2)供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及 12V 燈泡等。
6.交流電路、磁路與變壓器模塊
(1)配置負載模組，每組三個燈泡、共三組，三組燈泡可自由組合接線；
(2)所配置的電阻、電容、電感、燈泡、開關、接插件、測試插座、短路橋等器件和電路連接、測試部件。
7.繼電接觸控制模塊
提供交流接觸器≥3只，熱繼電器≥1只，電子式時間繼電器≥1只，按鈕≥3只。
8.三相異步電機：PN(W): ≥90、N(r/min): ≥1400、UN(V)：三相AC380、IN(A):≤0.33、連接組別包含但不限于 :△/Y；
六、至少完成以下實驗項目
1.基本電工儀表的使用與測量誤差的計算
2.減少儀表測量誤差的方法
3.線性與非線性電路元件伏安特性的測繪
4.電位、電壓的測定及電路電位圖的繪制
5.基爾霍夫定律驗證及故障判斷
6.疊加定理驗證及故障判斷
7.電壓源與電流源的等效變換
8.戴維南定理的驗證
9.諾頓定理驗證
10.雙口網絡測試
11.互易定理驗證
12.受控源 VCCS、VCVS、CCVS、CCCS 的實驗研究
13.典型電信號的觀察與測量
14.RC 一階電路響應的測試
15.二階動態電路響應的研究
16.R、L、C 元件阻抗特性的測試
17.RC 串、并聯選頻網絡特性測試
18.R、L、C 串聯諧振電路的研究
19.用三表法測量交流電路等效參數
20.正弦穩態交流電路相量的研究
21.互感實驗
22.單相鐵芯變壓器特性的測試
23.三相交流電路電壓、電流的測量
24.三相電路功率的測量
25.功率因數及相序的測量
26.三相異步電動機直接啟動控制
27.三相異步電動機接觸器點動控制線路
28.三相異步電動機接觸器自鎖控制線路
29.Y-Δ啟動手動/自動控制電路
30.接觸器聯鎖的三相異步電動機正反轉控制線路
31.按鈕聯鎖的三相異步電動機正反轉控制線路
32.雙重聯鎖的三相異步電動機正反轉控制線路
