SBDGDZ-02電工電子綜合實驗臺
一、產品概述
電工電子綜合實驗臺,電工電子綜合實驗設備能滿足教育部對高職和本科院校《電工基礎》、《電路原理》、《模擬電路》、《數字電路》課程的實訓，電工電子綜合實驗臺主要由實訓桌、電源控制屏、電路實驗?zāi)K、一體化儀表、電路保護模塊等組成。

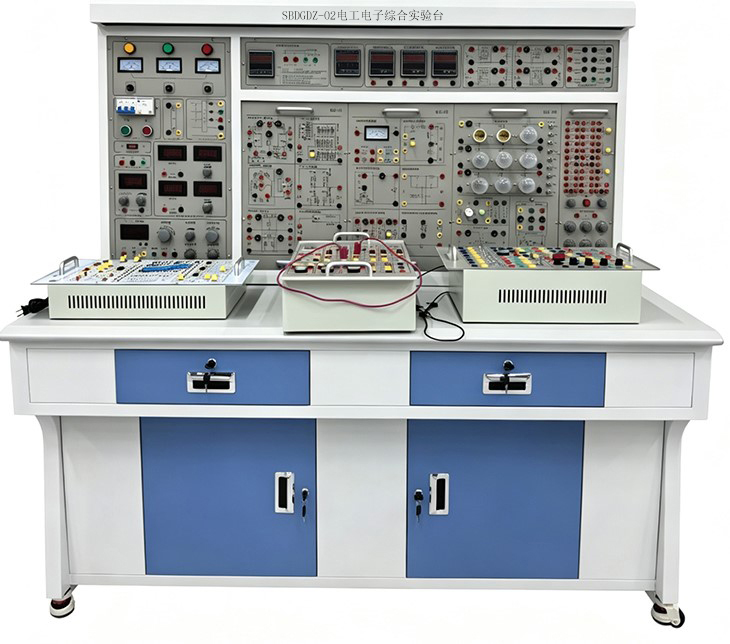

（圖片僅供參考、以實際配置為準）
二、技術參數
1、輸入電源：三相四線(或三相五線) 380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、外形尺寸：168×70×153cm3
4、裝置容量：＜1.5KVA
1.實訓桌：需采用鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨材料，臺面厚度20mm 以上，高強度 PVC 封邊。需設有四個帶剎
車的輪子，便于移動和固定。實訓方凳尺寸不小于：330*230*400mm(長*寬*高）。
2.箱式電源屏：交直流電源、儀表及其它資源模塊，個數應控制在 8-10 個模塊，模塊與模塊之間結構獨立，源和信號必是關聯控制和反饋，落地式安裝方式，模塊放過和取出方便輕巧，后續實驗擴展方便和維護簡單。
3.交流電源：
3.1 提供線電壓 380V 交流電源、相電壓 220V 交流電源，交流電源輸出處設有過流保護，相間、線間過電流及直接短路均能自動保護。
3.2 配有 3 只指交流電壓表/供電/缺相指示，可數字顯示 380V 交流電源輸出電壓。
3.3 交流可調電源：0～250V 連續可調交流電源，電壓表顯示輸出電壓值，輸出具有短路、過流保護功能。
4.為滿足教學場景需要，平臺應設有電壓型漏電保護和高壓浮地隔離雙重保護，具有短路報警功能。
5.交流電源保護系統要求：
1）主要功效：防止和減少電源短路、線路錯接燒損器件或設備。
2）主要參數：
（1）硬件設有快速短路保護一組和軟保護電路一組，適用于三相 AC380V 電路。
（2）電路組成：由主電路、檢測控制電路、報警復位電路組成。
（3）三相不平衡檢測報警：能實時檢測三相電源線路的不平衡和缺相，出現上述故障時發出聲光報警。
（4）短路保護：具備可靠的處理線間、相間短路或過載，只要任意線或相發生短路即可跳閘切斷輸出，不會燒壞保險絲 ；具有實驗線路操作短路過載提示，所操作的實驗實訓電路發生接線錯誤（線路短接或負載過?。芸煽康奶l保護，且同時切斷三相輸出，保障操作者安全，并對發生故障的線路提示報警，故障排除后復位重新合閘即可重新使用。
（5）在線路故障（短路/缺相）時能精準報出哪一線故障，線路故障燈閃爍且發出報警音，同時切斷該線路及三相輸出，故障排除后或復位重新合閘即可重新使用。
6.日光燈組件：配有實訓所用日光燈燈管一支，將燈管燈絲線頭引至快速接線柱上，配有一體式燈罩，燈罩專用日光燈設計，采用半包方式，兩邊半圓孤設計，日光燈裝罩殼內部，防止碰撞損壞，開有發光觀測孔，并設計日光燈接線柱，方便外部連接接入。
7.直流電源模塊：
7.1 可調穩壓電源：提供兩路 0～30V/1A可調穩壓電源，從 0V 起調，自動保護輸出，自帶輸出監示。兩路穩壓源既可單獨使用，也可組合構成 0~±30V 或0~±60V 電源，設有擴容接線端，可擴展至 2A 容量。
7.2 提供四路固定直流電源輸出：±12V、 ±5V，每路均具有短路、過流保護和自動恢復功能。
7.3 可調恒流源：提供一路 0～200mA 連續可調恒流源，分 2mA、20mA、200mA 三檔，按鍵切換檔位，從 0mA 起調，調節精度 1‰，負載穩定度≤5×10-4 ，額定變化率≤5×10-4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
8.智能交/直流數字電壓、電流表(一體化儀表)
8.1 工業柜裝一體表， 一體化數字顯示器，具有高穩定性、高響應速度、高精度、低功耗等特點。
8.2 智能交/直流電壓表，測量范圍：0~ 500V，至少四檔量程切換，具有 mV、V 兩種實際測量單位。檔位自動/手動切換。
8.3 智能交/直流電流表，測量范圍：0~ 10A，至少四檔量程切換，具有 mA、A 兩種實際測量單位。檔位自動/手動切換。
8.4 具有真有效值測量，可對各種復雜的波形進行真有效值測量。
8.5 保護：儀表超量程自動保護，輸出開關量信號，可切斷控制屏的主電源。
9.智能交流功率、功率因數表：工業級標準儀表，主控芯片采用進表專用芯片，液 LED顯示測量參數，具有高穩定性、高響應速度、高精度、低功耗等特點?？蓽y有功功率/無功功率，精度為 0.5 級，測量負載的有功功率、無功功率、功率因數及負載的性質等；量程：電壓、電流量程分別為 450V、5A，頻率 0－60Hz，功率因數 0～1。儀表超量程自動保護，輸出開關量信號，可切斷控制屏的主電源。
10.函數信號發生器：輸出波形：正弦波、方波、脈沖波、三角波、TTL/COMS 數字信號、任意波等；頻率范圍：0-15MHz；幅度范圍：5mVp-p～20Vp-p；外測頻率范圍：0-60MHZ。
11、電路原理模塊面板；
12、電工基礎模塊面板；
12、模擬電路模塊面板；
13、數字電路模塊面板。
三、實驗項目
（一） 電路實驗
1．基本電工儀表的使用與測量誤差的計算
2．減少儀表測量誤差的方法
3．電阻的串聯和并聯電路
4．電阻的混聯電路
5．直流電阻電路故障的檢查
6．線性與非線性電路元件伏安特性的測繪
7．電位、電壓的測定及電路電位圖的繪制
8．基爾霍夫定律驗證及故障判斷
9．疊加定理驗證及故障判斷
10．電壓源與電流源的等效變換
11．戴維南定理的驗證
12．諾頓定理驗證
13．雙口網絡測試
14．互易定理驗證
15．最大功率傳輸條件測定
16．R、L、C 元件阻抗特性的測試
17．RC 串、并聯選頻網絡特性測試
18．R、L、C 串聯諧振電路的研究
19．受控源 VCCS、VCVS 的實驗研究
20．通過擴展模塊接入?yún)^(qū)可以任意擴展實驗項目
(二)模擬電路實驗
1. 晶體管共射極單管放大器
2. 場效應管放大器
3. 負反饋放大器
4. 射極跟隨器
5. 差動放大器
6. 集成運算放大器指標測試
7. 集成運算放大器的基本應用-模擬運算電路
8. 集成運算放大器的基本應用-信號處理(有源濾波器)
9. 集成運算放大器的基本應用-信號處理(電壓比較器)
10. 集成運算放大器的基本應用-信號處理(波形發生器)
11. RC 正弦波振蕩器
12. LC 正弦波振蕩器
13. 函數信號發生器的組裝與調試
14. 壓控振蕩器
15. 低頻功率放大器 I-OTL 功率放大器
16. 低頻功率放大器 II-集成功率放大器
17. 直流穩壓電源 I-串聯型晶體管穩壓電源
18. 直流穩壓電源 II-集成穩壓器
19. 晶閘管可控整流電路
(三)數字電路實驗
1.晶體管開關特性、限幅器與鉗位器
2. TTL 集成邏輯門的邏輯功能與參數測試
3. CMOS 集成邏輯門的邏輯功能與參數測試
4. 集成邏輯電路的連接和驅動
5. 使用門電路產生脈沖信號--自激多諧振蕩器
6. 單穩態觸發器與施密特觸發器--脈沖延時與波形整形電路
7. 555 時基電路及其應用
8. 綜合實驗：智力競賽搶答裝置 、電子秒表、隨機存取存儲器及其應用等。
