SB-DFI1直流熱泵變頻空調實驗裝置
一、產品概述
直流熱泵變頻空調實驗裝置、變頻熱泵壓縮機的運行頻率是根據環境溫度的變化自動調整的。當環境溫度較低時，壓縮機以高頻率運行，并迅速達到目標溫。當環境溫度高時，壓縮機降低運行頻率并以低頻率運行，以保持水溫穩定。因此，室溫或熱水溫度總是舒適且恒定
1、直流熱泵變頻空調實驗裝置是主要以直流變頻熱泵技術為基礎，學習直流變頻空調運行機原理，了解其運行頻率的變化和直流變頻熱泵軟啟動方式。軟啟動功能可以使熱泵平穩啟動，從而降低啟動電流和低轉速的運行模式達到節能要求。
2、制冷劑流量調節：電子膨脹閥與變頻系統配配合能最大限度控制冷系統制冷劑蒸發溫度，達到室內的要求，提供更好的人體感受。
圖片僅供
二、技術指標
1、輸入電源：單相三線 AC220V±10% 50Hz
2、工作環境 ：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
3、設備容量 ： ≤1.5KVA
4、制冷劑： R410、
5、外形尺寸（大約）1600mm×700mm×1150mm
三、功能特點
1、該裝置集制冷直流變頻熱泵空調系統原理安裝、制冷系統、壓力檢漏、抽真空、 充注制冷劑與運行調試于一體。

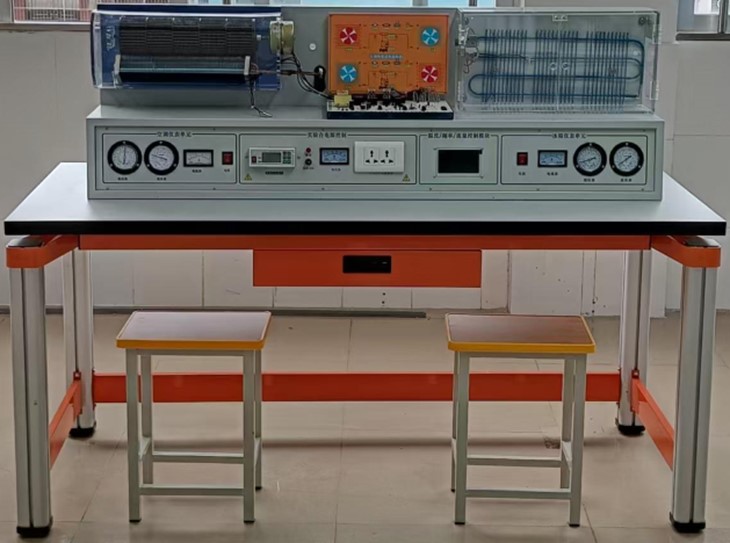

2、實訓平臺直觀展示了直流變頻空調制冷系統結構、可清楚的看到變頻壓縮機、電子膨脹閥，控制電路板。變頻驅動板、變頻智能觸摸屏控制系統、及主要部件的實物，整個空調系統系統的實時工作狀態一目了然。
3、該直流變頻分體式空調器有以下制冷模式、制熱模式、除濕模式、送風模式、四種工作模式。
*4、變頻方式：直流變頻，頻率能在觸摸屏手動/自動可調（10-120Hz），可讓壓縮機在（10-120Hz）任何一個頻率中運行。
*5、電子膨脹閥，觸摸屏手動/自動打開和關閉，能在觸摸屏手動，自動可調（10-5000）。過熱度調節
*6、智能電源管理系統：
具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功
采用LCD液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。
閥值值設備：短路、過流、過壓、欠壓、失壓、功率等閥值設定
短路保護：保護設備電流大到3倍時同，0.3秒內瞬間跳閘
漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。
過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。
過壓保護：有效防止設備損壞，當電壓達到時270V時，系統0.5秒內瞬間跳閘。
欠壓保護：有效防止設備損壞，當電壓達到時165V時，系統0.5秒內瞬間跳閘。
強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能通過清除故障后，才能上電成功
故障查詢：一鍵故障可查詢歷史故障源
故障測試功能：可在線測試出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源
手自動功能：手動、自動自由切換
四、系統組成
*1、新型實訓平臺：
1）桌子采用100*100MM鋁型圓形材形為結構，桌面支架由鋁材一次性壓鑄成型，連接而成。顏色：桔色。
2）實驗平臺為1.5MM板金制作，形狀L形，空調室內機為壁掛式，可以掛在平臺上，
2、空調外機
由直流制冷壓縮機、外風機、四通閥、空調閥、制冷過濾器、液視鏡、手閥組成
3、制冷制冷系統：
管路1套、制冷系統管路1套壓力表（1.5MPa） 1只（3.5 MPa）1只等。
4、電源模塊：
包括漏電短路器，電壓表（0～250V） 1只，電流表（0～5A）1只、。
*5、直流變頻分體空調控制線路模塊:
電腦板電路原理圖清楚明確，元件焊接在對應原理圖位置上，電腦板上設置有10個故障開關，可全方位演示電路故障功能，
6、透明式分體空調室內機
內機為一體化透明有機玻璃，可清晰的看到時內機結構，包括室
1）風機結構模式：五線電機、三速可調
2）送風模式：采用標準的風筒送風模式
★7、智能直流變頻控制三合一實驗主機
系統包括三個主要系統：1）直流變頻壓縮機變頻系統、2）制冷流量自動控制系統（選配），3）觸摸屏5寸智能制冷控制系統、三套系統相互配合完成制冷壓縮機變頻實驗，制冷劑流量調節實驗、數據參數調節實驗。
1）5寸觸摸屏智能制冷控制系統
A）嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，通過5寸156M,電容式觸摸屏可調節壓縮機工作頻率、溫度對比、制冷劑流量調節、排氣溫度、吸氣溫度度、冷凝溫度、蒸發溫度、制冷劑選擇、過熱度調節等30組參數設定。
B）頻率調節：通過觸摸屏按鍵，手動可以從10-120HZ頻率可調，能滿足學生在10HZ-120HZ情況下壓縮機的制冷數據。很好的學習撐握變頻空調在不同工況的狀態
C）過熱調節，通過軟件過調節過熱溫度=吸氣溫度-蒸發溫度。
D）故障顯示：通過軟件過顯示變頻壓縮機過流、過熱，失步
E）環境傳感器實時測量環境溫度，可控制電磁膨脹閥的開度電大開度5000步，管道溫度傳感器、可控制壓縮機制熱上過程開度。排氣傳感器：控制壓縮機過熱保護
F）頻率顯示：觸摸屏上可以實時顯示壓縮機的10-12HZ工作頻率
G）屏上可實時溫度：排氣溫度、回氣溫度、冷凝溫度、蒸發溫度，為實驗提供數據
2）直流變頻壓縮機變頻系統：
*A）手動制冷模式下最大輸出電流4.5A、最小頻率30HZ,電大頻率120HZ。系統采用用直流變頻控制方式，配套直流4/6極電機4-48脈沖信號設置，可在觸摸屏上隨意輸入如（50HZ）頻率，壓縮機會通過電腦板運行輸入頻率變化，而自動調整壓縮機輸出頻率輸出電壓30-210V。為實驗提供不同的運行模式。
自動制冷模式下，壓縮機頻率隨設定溫度的變化而自動調節壓縮機頻率（10－120HZ
B）故障模式：可在觸摸屏上與變頻板在實驗板上雙向故障代碼顯示，分別顯示：
序號 | 名稱 | 代碼 |
1 | 壓縮機啟動失敗，系統重新啟動 | 外機閃1次 |
2 | 電壓異常 | 外機閃3 |
3 | 壓縮機堵轉讓 | 外機閃4 |
4 | 模塊溫度過高 | 外機閃5 |
5 | 模塊電流過大 | 外機閃7 |
6 | 模塊驅動故障 | 外機閃8 |
3）制冷流量自動控制系統
★A）模塊與觸摸屏或軟件連接模式或者手動模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度，可根據溫度實時調節機組過冷度。過熱度。壓縮機的工作頻率。
B）可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
C）上位機軟件同時在線同時監控系統的狀態。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
D）曲線顯示：可顯示溫度實時曲線
*E）具有上位機調節和手動調節功能
F）可自行制冷系統制冷劑流量設定最小開度。
G）自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的流量開度。
H）開度實時顯示：控制對象為最大 5000 開度設定。
8.10、軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。
五、實訓內容
1、制冷工專用工具的使用
2、空調制冷系統的保壓、檢漏與制冷劑加充
3、直流變頻熱泵空調組成
4、直流變頻熱泵空調啟動方式、維修方法
5、電子膨脹閥的調節，調試
6、直流變頻壓縮機在10-120Hz間的制冷變化
7、電子膨脹閥的手動調節模式與維修方法
8、變頻壓縮機的控制原理
9、變頻空調中電子膨脹閥的控制過熱度調節實驗
10、系統各個主要參數對壓縮機的控制影響
六、配置清單
序號 | 設備名稱 | 單位 | 數量 | 備注 |
1 | 實訓桌 | 套 | 1 | 鋁合金實訓臺，鋁材 |
2 | 實訓臺 | 套 | 1 | 板金結構 |
3 | 電源及儀表面板 | 套 | 1 | 包括漏電短路器，電壓表（0～250V） 1只，（0～5A）1 只、電源插座，安全連線等。 |
4 | 變頻空調電氣控制板 | 套 | 1 | 包括變頻空調控制板， 空調遙控器 |
5 | 空調外機系統 | 套 | 1 | 含直壓縮機，閥門液視鏡、過濾器四通閥、冷凝器 |
6 | 透明空調室內機 | 套 | 1 | 蒸發器，透明室內機，風機，卷風筒 |
7 | 智能電源管理系統 | 套 | 1 |
|
8 | 直流變頻壓縮機驅動板 | 套 | 1 |
|
9 | 觸摸屏 | 套 | 1 | 4.5寸電容屏 |
10 | 電子膨脹閥 | 套 | 1 |
|
11 | 智能控制器 | 套 | 1 |
|
12 | 傳感器 | 只 | 4 |
|
13 | 實驗指導書 | 本 | 1 |
|
14 | 凳子 | 個 | 2 |
|
