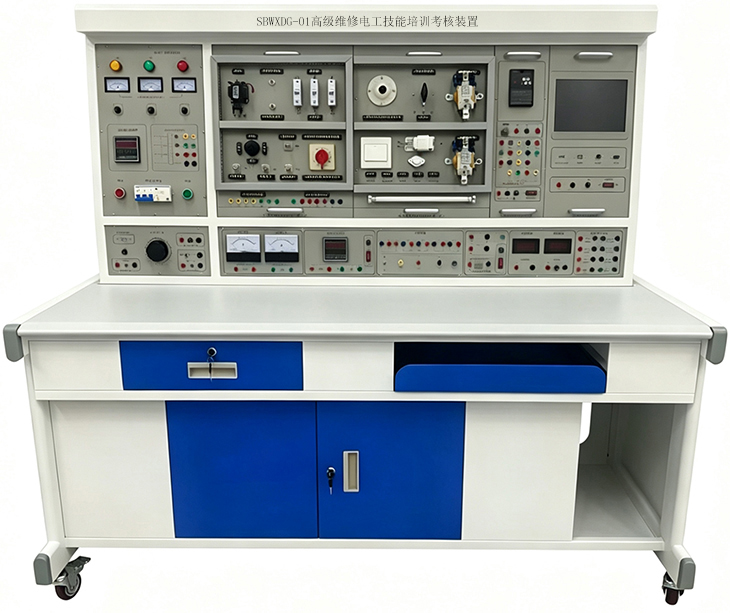

SBWXDG-01高級維修電工技能培訓考核裝置
一、概述
高級維修電工及技能培訓考核實訓裝置是根據機械工業職業技能鑒定指導中心組織編寫的《機械工人職業技能培訓教材》研制生產的，可對《初級維修電工技術》《中級維修電工技術》《高級維修電工技術》教材中列出的電氣控制線路和實用電子線路進行實際操作，快速掌握課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，該實訓裝置不僅可供學生學習鍛煉，更是勞動鑒定部門、大中專院校、職校、技校初級、中、高級維修電工技能考核的理想設備。
二、特點
1 、電氣控制線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性；
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；
3、技能培訓用的控制線路和配套的小電機經特殊設計，可模擬工廠各類電機的電力拖動系統，并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；
4、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀(服務管理器), 為學生實驗技能的考核提供了一個統一的標準。
三、技術性能
1.輸入電壓：三相四線制380V±10%50Hz
2.工作環境：環境溫度范圍為-5～+40℃ 相對濕度<85%(25℃)海拔<4000m
3.裝置容量：<1.5KVA
4.外形尺寸：170×70×150cm?
四、實驗項目
(一)電氣控制及電機拖動實訓
1. 三相異步電動機直接啟動控制
2. 三相異步電動機接觸器點動控制線路
3. 三相異步電動機接觸器自鎖控制線路
4. 三相異步電動機定子串電阻減壓?jiǎn)?dòng)手動控制線路
5.三相異步電動機定子串電阻減壓?jiǎn)?dòng)自動控制線路
6.Y-△啟動自動控制線路
7. 用倒順開關的三相異步電動機正反轉控制
8. 接觸器聯鎖的正反轉控制線路
9. 按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
10. 雙重聯鎖的三相異步電動機正反轉控制線路
11. 單向減壓?jiǎn)?dòng)及反接制動控制線路
12. 能耗制動的控制線路
13. 三相異步電動機的順序控制
14. 三相異步電動機的多地控制
15. 工作臺自動往返控制線路
16. 三相線繞式異步電動機手動控制線路
17. 三相線繞式異步電動機自動起動控制線路
18.C620 型車床的接線、故障與維修
19.Z3040搖臂鉆床電氣控制線路
20. 電動葫蘆控制線路
21. 接觸器控制雙速電動機的控制線路
22. 時間繼電器控制雙速電機的控制線路
23. 按定子電流原則加入勵磁的起動控制線路
24. 簡易同步電動機的能耗制動控制線路
25. 直流電機啟動調速
26. 并勵直流電動機電樞回路串電阻起動與調速
27. 帶有能耗制動的反轉控制線路
28. 勵磁反接制動的控制線路
(二)PLC、變頻器綜合實訓
(1)PLC基本技能實訓
1.PLC認知實訓(軟硬件結構、系統組成、基本指令練習、接線、編程下載等)
2. 典型電動機控制實操實訓(點動、自鎖、正反轉、星三角換接啟動等)
3.PLC仿真實訓
(2)PLC模擬控制應用實訓
1.電梯模擬控制
2.機械手控制
3.水塔水位自動控制
4.自控成型機
5.四組搶答器控制
6.自控軋鋼機
7.音樂噴泉控制
8.四節輸送帶控制
9.裝配流水線的模擬控制
10.加工中心刀具庫選擇控制
11.多種液體自動混合
12.飲料自動售貨機
13.自動送料裝車系統
14.郵件分揀機
15.八段碼顯示和天塔之光
16.四節輸送帶控制
(3)PLC實物控制實訓
1.直流電機控制
(4)PLC、變頻器綜合應用技能實訓交通信號燈自控和手控
1. 變頻器功能參數設置與操作
2. 變頻器報警與保護功能
3. 外部端子點動控制
4. 變頻器控制電機正反轉
5.多段速度選擇變頻調速
6.變頻器無級調速
7.基于外部模擬量(電壓/電流)控制方式的變頻調速
8.瞬時停電啟動控制
9.PID 變頻調速控制
10.PLC控制變頻器外部端子的電機正反轉
11.PLC 控制變頻器外部端子的電機運行時間控制
12.基于PLC數字量控制方式的多段速
13.基于PLC通信方式的變頻器開環調速
14.基 于PLC通信方式的速度閉環控制
15. 變頻器恒壓供水系統的模擬
16. 基于觸摸屏控制方式的基本指令編程練習
17.基于觸摸屏控制方式的 LED控制
18.基于觸摸屏控制方式的溫度PID 控制
19.PLC、觸摸屏與變頻器通信控制
20.基于MCGS的485總線網絡通信技術
五、高級維修電工技能培訓考核平臺配備清單
序號 | 名稱 | 參數說明 |
1 | 實訓桌 | 長*寬*高1700*700*1600mm, 實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜(帶鎖)。 |
2 | 電源、儀器控制屏 | 控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。 1、主控功能板 (1)三相四線電源輸入，經漏電保護器后，經過總開關，由接觸器通過起、停按鈕進行操作； (2)設有450V指針式交流電壓表三只，指示電源輸入的三相電壓； (3)定時器兼報警記錄儀(服務管理器),平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數，為學生實訓技能的考核提供一個統一的標準。 2、交、直流電源 (1)勵磁電源：直流220V/0.5A,具有短路保護。 (2)電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。 (3)直流穩壓電源：±12V/0.5A兩路，十 5V/0.5A一路，具有短路軟截止自動恢復保護功能。 (4)交流電源： ①設有變壓器一組，變壓器原邊根據不同的接線可加220V,也可以加380V 交流電源，合上開關后，變壓器副邊即可輸出 36V、110V、20V、20V、12V、6.3V的交流電壓； ②設有單相調壓器一組，可得到交流0～250V 可調電壓； ③控制屏設有單相三極220V電源插座及三相四極380V電源插座。 3、交、直流儀表 (1)交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。 (2)交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。 (3)功率、功率因數表：由微電腦、高精度A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A,測量功率因數時還能自動判斷負載性質(感性顯示"L",容性顯示"C",純電阻不顯示),可儲存15組數據，供隨時查閱。 (4)直流電壓表：直流數字電壓表1只，測量范圍0～300V,三位半數顯，輸入阻抗為10MΩ 精度0.5級。 (5)直流電流表：直流數字電流表1只，測量范圍為0～5A,三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。 4、整流二極管：IN5408四只 |
3 | PLC模塊 | 配西門子緊湊型可編程，集成數字量I/0(14 路數字量輸入，10路數字量輸出),PN通訊口，最多可拓展3個通訊接口，8個信號模塊；隨機配置工控組態軟件。 |
4 | 變頻器模塊 | 配置西門子變頻器，帶有通訊接口及操作面板。 |
5 | 觸摸屏模塊 | 觸摸屏實訓組件：觸摸屏，了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形(曲線) 顯示、動態畫面跟蹤在觸摸屏中的實現方法。 |
6 | DW-01維修電工實訓組件(一) | 掛箱上裝有熱繼電器、交流接觸器、按鈕指示燈，接線端子等。 |
7 | DW-02維修電工實訓組件(二) | 掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。 |
8 | DW-03維修電工實訓組件(三) | 掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。 |
9 | DW-04電工技能實訓組件(四) | 提供兩組90Ω×2/1.3A磁盤電阻；一組 900Ω×2/0.41A磁盤電阻。 |
10 | DW-05維修電工實訓組件(五) | 掛箱上裝有交流過電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等。 |
11 | 三相鼠籠電動機 AC380V(Y)(帶速度繼電器) |
|
12 | 三相鼠籠電動機AC380V(△) |
|
13 | 雙速異步電動機AC380V(△/Y) |
|
六、PLC實訓演示掛箱
序號 | 控制對象實訓模塊 | 實訓教學目標 |
1 | 電梯模擬控制 | 通過對一個完整的四層電梯模型的綜合控制，初步掌握 PLC控制系統的分析、I/0分配、設計I/0接線圖、接線、編程、調試等工作過程的綜合知識 |
2 | 機械手控制 | 通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
3 | 水塔水位自動控制 | 通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
4 | 自控成型機 | 通過對自控成型機的自控系統編程，了解自控系統中PLC 可以控制的內容和流程，掌握實際自控系統中PLC編程的自控流程應用。 |
5 | 四組搶答器控制 | 通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法； |
6 | 自控軋鋼機 | 通過對自控軋鋼機和郵件分揀機材料(“鋼錠“郵件”) 來料數量、來料類別識別及對各種執行器(例如“電機”)啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
7 | 音樂噴泉控制 | 通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。 |
8 | 四節輸送帶控制 | 通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
9 | 裝配流水線的模擬控制 | 通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
10 | 加工中心刀具庫選擇控制 | 通過對加工中心中各方向“電機”運行方向及“刀庫” 進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
11 | 多種液體自動混合 | 通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
12 | 飲料自動售貨機 | 通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
13 | 自動送料裝車系統 | 通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
| 郵件分揀機 | 通過對自控軋鋼機和郵件分揀機材料(“鋼錠“郵件”) 來料數量、來料類別識別及對各種執行器(例如“電機”)啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
