SBJDW-01E電工實訓臺
一、概述
電工實訓臺,電工實訓設備是根據勞動和社會保障部頒發的維修電工初、中級技能考核內容所列出的電氣控制線路而研發的實訓裝置，通過本實訓裝置的實訓操作，能快速掌握該課程的實際應用技術與操作技能，該實訓裝置不僅可供學生進行技能實訓，也是大中專院校、技校、職校及勞動職業技能鑒定部門初級、中級維修電工技能考核的理想設備。

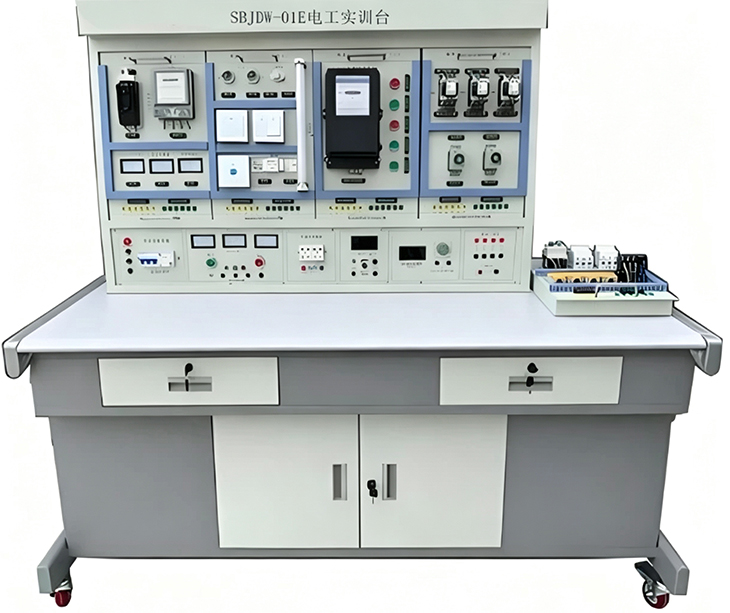

（圖片僅供參考、以實際配置為準）
二、特點
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動系統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；
4.繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行
接線，有利于保護元器件；實訓時通過線槽走線，進行工藝布線訓練；
5.接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；
6.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，當實訓時發生誤操作或因接線錯誤而造成短路時，裝置能自動保護，避免燒毀保險絲和損壞電器，保障實訓順利進行；
7.控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準；
8.實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷；
9.裝置上設有三相電源輸出短路軟截止保護功能，防止了學生實訓時由于接線錯誤或誤操作而發生短路損壞元器件，同時能保障實訓順利進行并節約了實訓的成本。
三、技術性能：
1.輸入電壓：三相五線制380V±10% 50Hz
2.工作環境：環境溫度范圍-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.外形尺寸：1680×700×1630mm3
四、裝置配備
（一）DW02電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
主控功能板配備資源：
1.三相四線電源輸入，經漏電保護器，總開關后,通過起、停按鈕控制接觸器通斷，并設有急?？刂瓢粹o；
2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三個電網電壓；
4.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；
5.4只5408二極管，用于能耗制動的整流電路；
6.三只55Ω/25W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可用于放置掛件和實訓物品。
五、實訓項目
1.三相異步電動機直接啟動控制。
2.三相異步電動機接觸器點動控制線路。
3.三相異步電動機接觸器自鎖控制線路。
4.具有過載保護的正轉控制線路。
5.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路。
6.三相異步電動機的順序控制。
7.三相異步電動機的多地控制。
8.接觸器控制 Y/△降壓起動控制線路。
9.時間繼電器控制 Y/△降壓起動控制線路。
10.安裝調試通電延時帶直流能耗制動 Y-△啟動控制線路。
11.接觸器聯鎖的正反轉控制線路。
12.按鈕接觸器復合聯鎖電動機正反轉控制線路。
13.接觸器控制串聯電阻降壓起動控制線路。
14.時間繼電器控制串聯電阻降壓起動控制線路。
15.工作臺自動往返控制線路。
六、實訓組件掛箱
掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
1.基礎實訓掛箱組件：
掛板上應裝有三相漏電保護器、2 組三相熔斷器、2組旋鈕開關、4 組帶常開常閉按鈕、4 組不同領色指示燈及對應的接線端子和插接孔。
2.三相異步電動機控制掛箱組件：
掛板上應裝有 6 組帶常開常閉輔助觸點接觸器、2 組過熱繼電器、2 組時間繼電器、及對應的接線端子和插接孔。
3.運動控制掛箱組件：掛箱上裝有急停按鈕、轉換開關、電磁閥、十字開關、行程開關等及對應的接線端子和插接孔。
4.教學實訓用三相鼠籠電動機AC380V（Y/△) 1 臺。
5.教學實訓用雙速異步電動機AC380V (△YY）1 臺。
6.變頻器實訓組件：1 套。
7.網孔實操板：1 套。
8.實訓指導書：1 套。
9.實訓導線及配件：1 套。
10.電工電子工具套裝：1 套。
11.電工電子仿真軟件：1 套。
七、 電工實訓臺清單（每臺）
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 實訓考核屏 | 臺 | 1 |
|
2 | 實訓考核桌 | 張 | 1 |
|
3 | 學生凳 | 張 | 2 | 贈送 |
4 | 實訓單元掛箱及電機 | 套 | 1 | 基礎實訓掛箱組件 |
套 | 1 | 三相異步電動機控制掛箱組件 |
套 | 1 | 運動控制掛箱組件 |
臺 | 1 | 教學實訓用三相鼠籠電動機AC380V（Y/△) 180W |
臺 | 1 | 教學實訓用雙速異步電動機AC380V (△YY） 180W |
套 | 1 | 變頻器實訓組件：D720S 0.4KW |
5 | 電氣網孔板 | 塊 | 1 | 600mm×500mm左右，用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級； |
6 | 實訓導線及配件 | 套 | 1 | 20根：長1000mm 黃6條、綠6條、紅6條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。 |
7 | 電工電子工具套裝 | 套 | 1 | 一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；斜口鉗1把。 |
8 | 實訓指導書 |
|
|
|
9 | 電工電子仿真軟件 | 套 | 共1 | 附1 |
